ExLASER®(エックス?レーザー)
ExLASER® は多機能型レーザー平面瞬間加熱裝置です。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。
工業用?産業用ヒーターのことなら坂口電熱株式會社 > 製品情報 > レーザー平面瞬間加熱裝置 > ExLASER®(エックス?レーザー)
用途例
実績例
獨立行政法人 日本原子力研究開発機構 様
レーザ出力：100W
本體サイズ：H251×W200×D253（mm）
レーザー加熱実験
EXL-CT-010DS55を用い、真空チャンバー中に設置した試料をレーザー加熱。試料の裏面（レーザー照射面と反対側）から溫度分布を測定した。
1. サファイア基板 (φ2インチ) --- 透明基板への適用
溫度分布
サファイア基板の溫度分布
（レーザ出力 : 1000W）

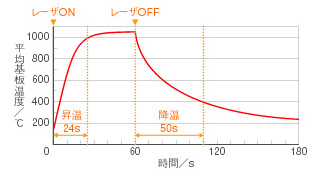

急速昇溫降溫
サファイア基板の急速昇降溫（平均基板溫度）
（レーザ出力 : 1000W）

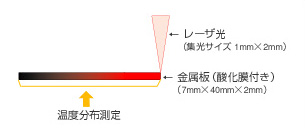

2. 溫度傾斜 --- コンビナトリアル用光學系の使用
溫度分布
金屬板の溫度分布
（レーザ出力 : 86W 集光）

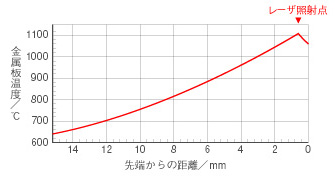

溫度傾斜グラフ
金屬板の溫度傾斜
標準仕様
| 型番：EXL-CT-010-DS55 | |||
|---|---|---|---|
| レーザ照射方式 | ダイレクトタイプ | 本體サイズ | H 625mm ×W 700mm ×D 320mm |
| レーザ出力 | 最大 1kW | 付屬品 | 専用チラー |
| レーザ波長 | 808nm | 定格 | 本體：1P200V20A チラー：1P200V15A |
| レーザ形狀 | 正方形 | ||
| 光學系（均一度） | ホモジナイザ (±5%) | 備考 | JST獨創モデル化 開発製品（H17年度） |
| 加熱面積 | □ 55mm | ||
| ワークディスタンス | 400mm～ | ||
※上記は標準仕様です。お客様のご要望により変更が可能です。
オプション ※ご要望に応じて製作させていただきます
カタログ
こちらからExLASER®のカタログ（PDF）をご覧いただけます。
