リボンヒーター
リボンヒーターは、耐熱ガラス繊維で織り上げられた布の中にヒーターを均一に組み込んだ製品です。複雑な形狀でも製作可能なため、半導體分野の配管加熱等に使用され、実績のあるヒーターです。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。
工業用?産業用ヒーターのことなら坂口電熱株式會社 > 製品情報 > ヒーター?加熱裝置 > 配管加熱ヒーター > リボンヒーター

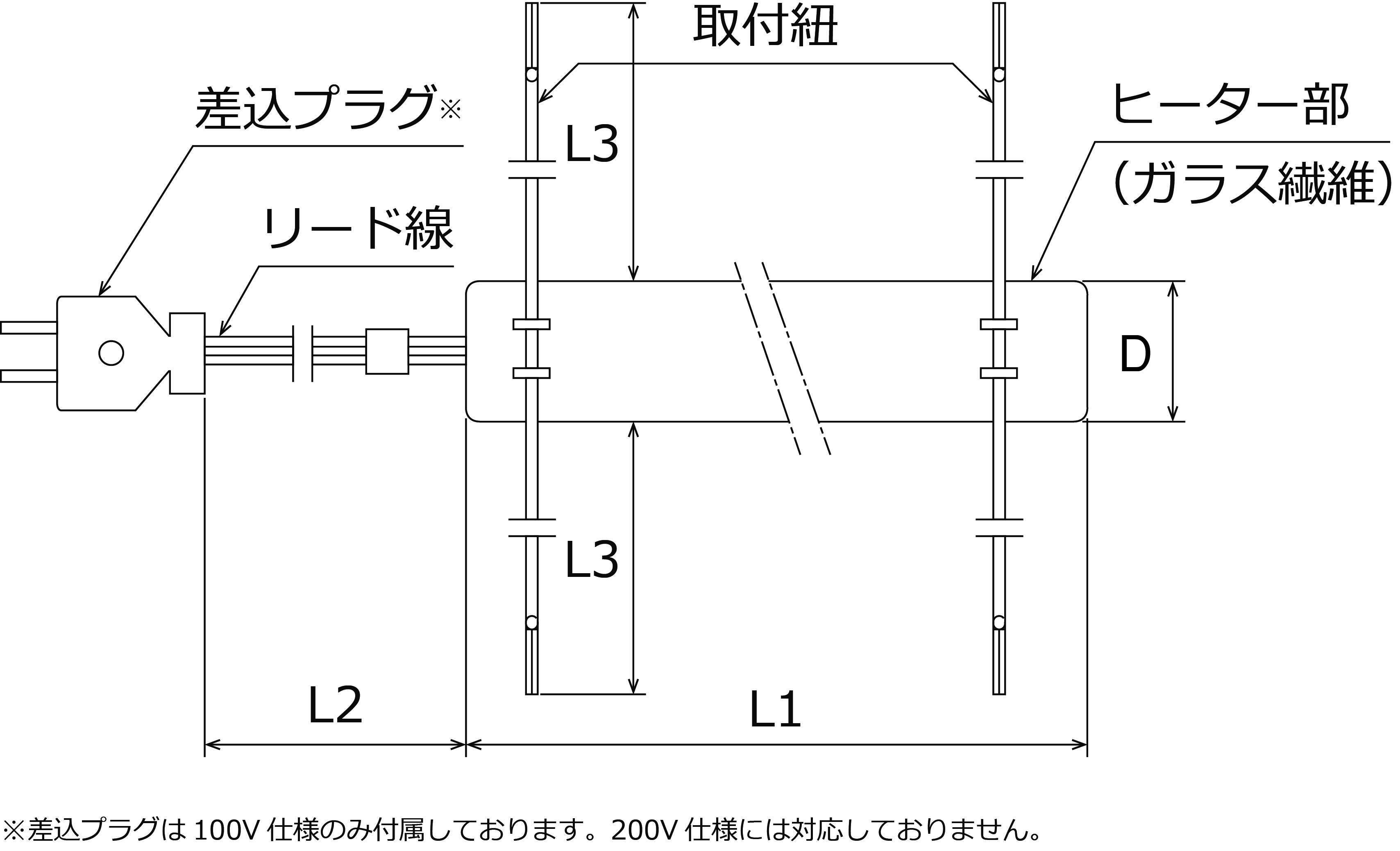

形狀
| 絶縁層 | ガラス繊維 |
|---|---|
| 発熱線 | ガラス被覆ニクロム線 |
| 電圧 | AC100V/200V |
| リボン幅(D) | 20mm～30mm |
| 長さ(L1) | 1000mm～2000mm |
| リード長(L2) | 100V仕様：350±20mm 200V仕様：500±20mm |
| 紐長さ(L3) | 100V仕様：250±20mm 200V仕様：270±20mm |
| コネクター | 100V仕様：片リード平形差込み プラグ付 200V仕様：リード線切りっぱなし プラグなし |
| 使用溫度(※目安) | 常用 300℃(ヒーター表面溫度：最高400℃) |
※あくまでも目安であり、実際のご使用環境により使用できる溫度は変わります。
上記以外の寸法等につきましては、弊社営業擔當にご相談ください。
差込プラグは外周溫度50℃以下でご使用ください。
100V用 標準仕様
| 電圧 (V) | 容量 (W) | ワット密度 （W/cm2） | 寸法 | 商品コード | |
|---|---|---|---|---|---|
| 幅(D) | 長さ(L1) | ||||
| 100 | 100 | 0.5 | 20 | 1000 | C102010N |
| 100 | 100 | 0.4 | 25 | 1000 | C102510 |
| 100 | 100 | 0.3 | 30 | 1000 | C103010 |
| 100 | 100 | 0.3 | 20 | 2000 | C102020 |
| 100 | 100 | 0.2 | 25 | 2000 | C102520 |
| 100 | 100 | 0.2 | 30 | 2000 | C103020 |
| 100 | 150 | 0.8 | 20 | 1000 | C152010N |
| 100 | 150 | 0.6 | 25 | 1000 | C152510 |
| 100 | 150 | 0.5 | 30 | 1000 | C153010 |
| 100 | 150 | 0.4 | 20 | 2000 | C152020 |
| 100 | 150 | 0.3 | 25 | 2000 | C152520 |
| 100 | 150 | 0.3 | 30 | 2000 | C153020 |
| 100 | 200 | 1.0 | 20 | 1000 | C202010N |
| 100 | 200 | 0.8 | 25 | 1000 | C202510 |
| 100 | 200 | 0.7 | 30 | 1000 | C203010N |
| 100 | 200 | 0.5 | 20 | 2000 | C202020N |
| 100 | 200 | 0.4 | 25 | 2000 | C202520N |
| 100 | 200 | 0.4 | 30 | 2000 | C203020 |
| 100 | 300 | 1.5 | 20 | 1000 | C302010N |
| 100 | 300 | 1.2 | 25 | 1000 | C302510N |
| 100 | 300 | 1.0 | 30 | 1000 | C303010 |
| 100 | 300 | 0.8 | 20 | 2000 | C302020N |
| 100 | 300 | 0.6 | 25 | 2000 | C302520N |
| 100 | 300 | 0.5 | 30 | 2000 | C303020N |
200V用規格品
| 電圧 (V) | 容量 (W) | ワット密度 （W/cm2） | 寸法 | 商品コード | |
|---|---|---|---|---|---|
| 幅(D) | 長さ(L1) | ||||
| 200 | 100 | 0.4 | 25 | 1000 | C1025102 |
| 200 | 100 | 0.2 | 25 | 2000 | C1025202 |
| 200 | 200 | 0.8 | 25 | 1000 | C2025102 |
| 200 | 200 | 0.4 | 25 | 2000 | C2025202 |
| 200 | 300 | 1.2 | 25 | 1000 | C3025102 |
| 200 | 300 | 0.6 | 25 | 2000 | C3025202 |
