遠赤セラミックヒーター
放射加熱方式の遠赤セラミックヒーターの熱は、直接電磁波の形で被加熱物に吸収される特性があるため、高効率、省エネルギータイプの熱源として広く使用されています。
電磁波の遠赤外線の波長と被加熱物の吸収波長が合致したとき、使用時における加熱効率は最大となります。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお?dú)葺Xにどうぞ。
工業用?産業用ヒーターのことなら坂口電熱株式會社 > 製品情報 > ヒーター?加熱裝置 > 遠赤外線ヒーター > 遠赤セラミックヒーター
S-1(Ⅰ) 型(標準型)- S-2(Ⅱ) 型(標準型)
- S-3(Ⅲ) 型(標準型)
- S-1(Ⅰ) 型(熱電対付型)
- S-2(Ⅱ) 型(熱電対付型)
- S-3(Ⅲ) 型(熱電対付型)
- S-2(Ⅱ) SH型(中空型)
- S-3(Ⅲ) SH型(中空型)
- 取付方法
- 連結型（全品受注生産）

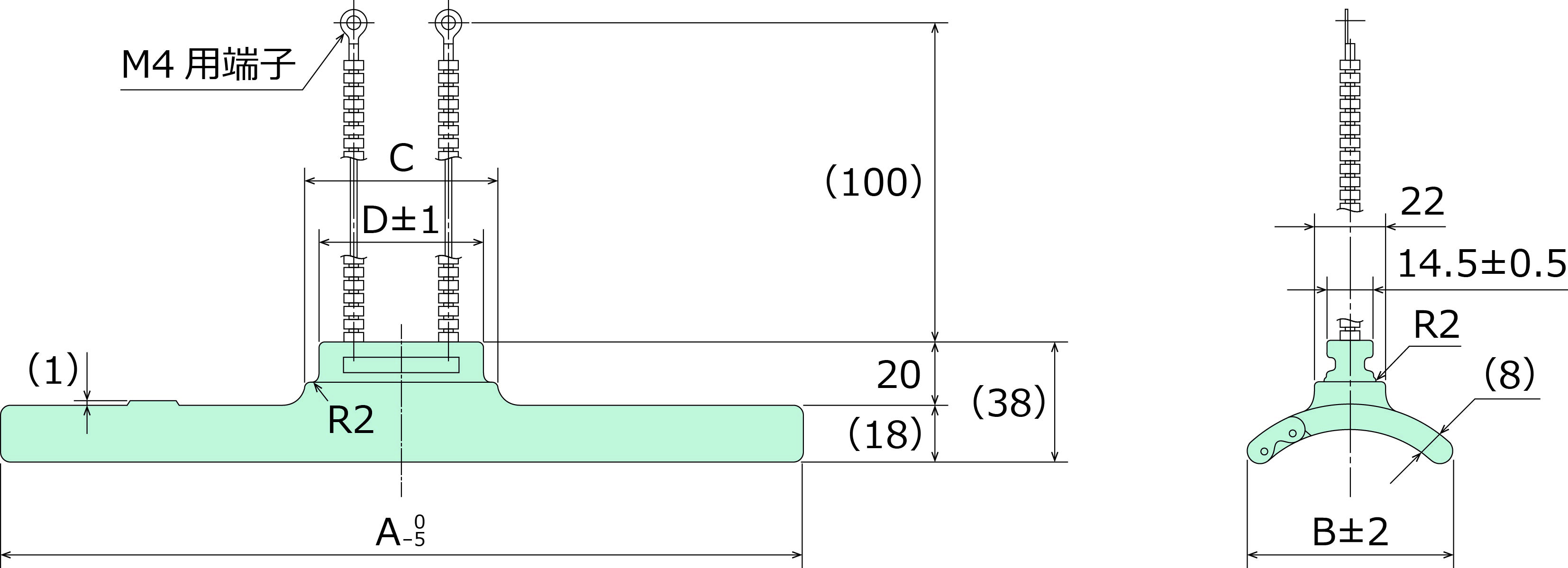

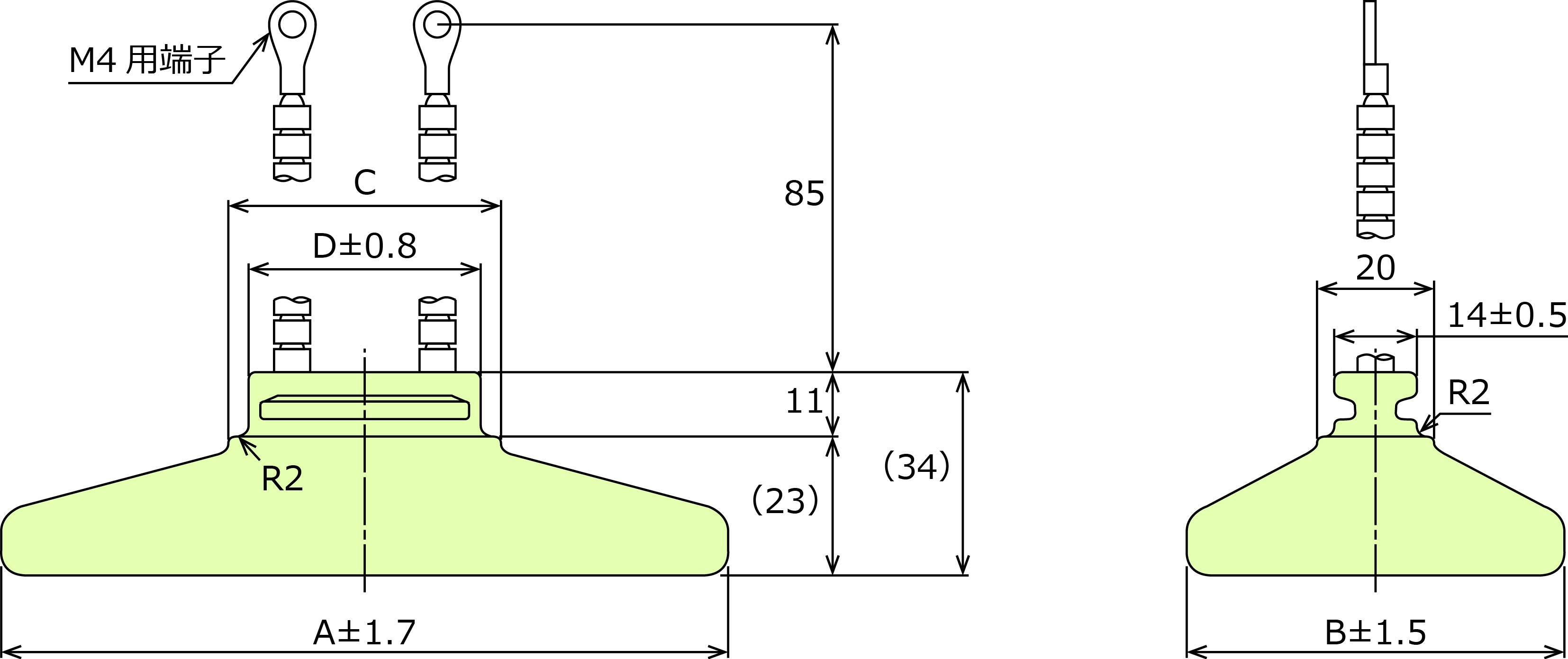

S-1(Ⅰ) 型(標準型)
形狀
| ヒーター表面溫度（℃） | 500℃（MAX） |
|---|---|
| 中心波長（μｍ）200℃～500℃ | 6.15μｍ～3.75μｍ |
| 溫度安定時間（分） | 6分～8分 |
| 絶縁抵抗（通電中） | 1000ＭΩ以上 |
| 絶縁破壊電圧（大気中） | 4KV以上 |
| ヒーター壽命 | 10,000時間以上 |
| リード線の引張強度 | 15kg（MAX） |
標準仕様
| 型番 | 寸法 | 電圧 (V) | 容量 (W) | 商品コード | |||
|---|---|---|---|---|---|---|---|
| A | B | C | D | ||||
| S-1(Ⅰ) 型 | 250 | 65 | 60 | 51 | 100 | 400 | YIR11040 |
| 100 | 600 | YIR11060 | |||||
| 200 | 400 | YIR12040 | |||||
| 200 | 500 | YIRX(受注生産品) | |||||
| 200 | 600 | YIR12060 | |||||

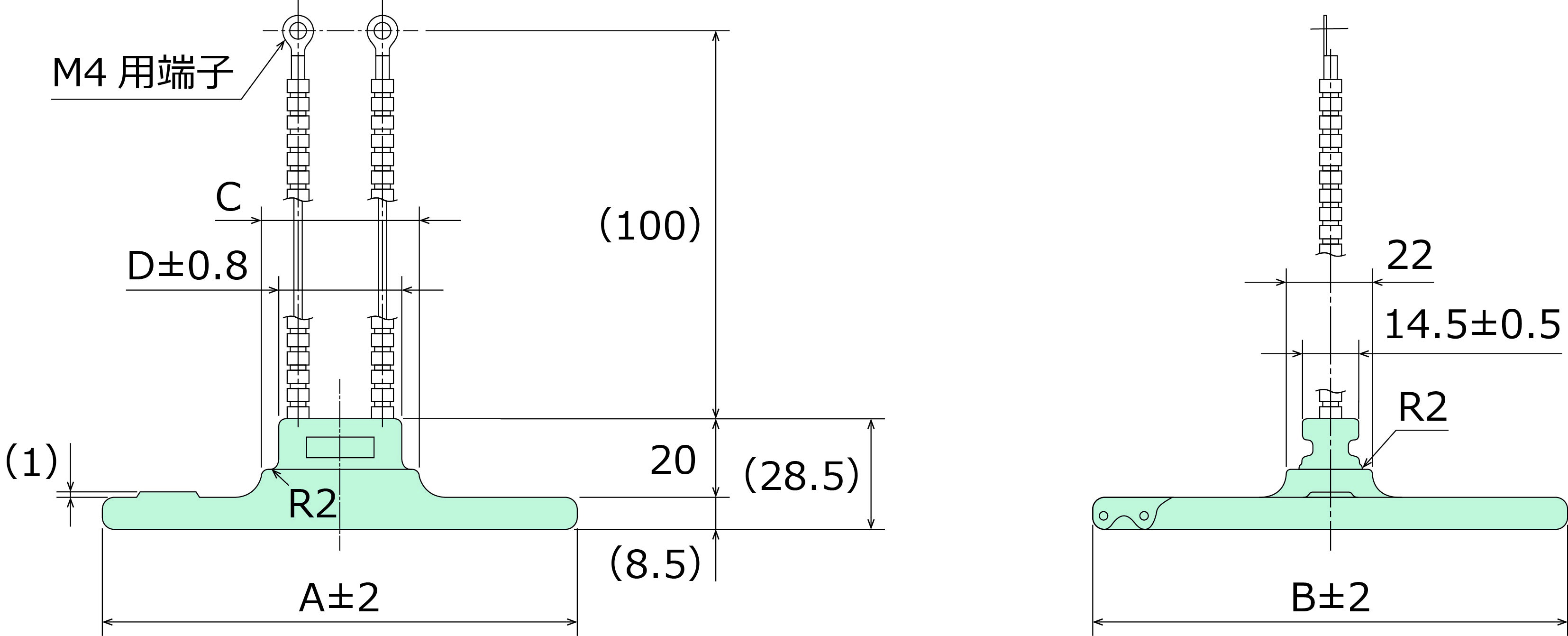

S-2(Ⅱ) 型(標準型)
形狀
| ヒーター表面溫度（℃） | 500℃（MAX） |
|---|---|
| 中心波長（μｍ）200℃～500℃ | 6.15μｍ～3.75μｍ |
| 溫度安定時間（分） | 6分～8分 |
| 絶縁抵抗（通電中） | 1000ＭΩ以上 |
| 絶縁破壊電圧（大気中） | 4KV以上 |
| ヒーター壽命 | 10,000時間以上 |
| リード線の引張強度 | 15kg（MAX） |
標準仕様
| 型番 | 寸法 | 電圧 (V) | 容量 (W) | 商品コード | |||
|---|---|---|---|---|---|---|---|
| A | B | C | D | ||||
| S－2(Ⅱ) 型 | 125 | 65 | 40 | 32 | 100 | 200 | YIR21020 |
| 100 | 300 | YIR21030 | |||||
| 100 | 400 | YIR21040 | |||||
| 200 | 200 | YIR22020 | |||||
| 200 | 300 | YIR22030 | |||||
| 200 | 400 | YIR22040 | |||||

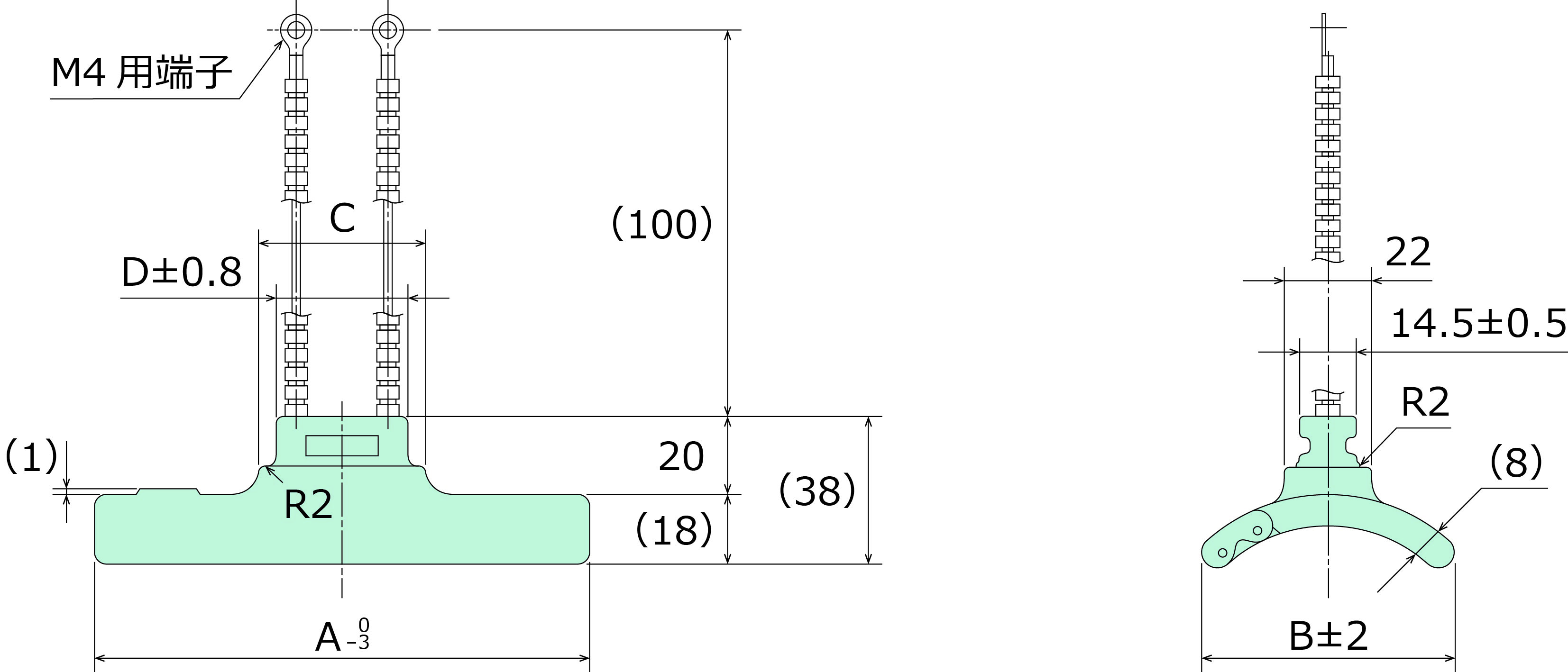

S-3(Ⅲ) 型(標準型)
形狀
| ヒーター表面溫度（℃） | 500℃（MAX） |
|---|---|
| 中心波長（μｍ）200℃～500℃ | 6.15μｍ～3.75μｍ |
| 溫度安定時間（分） | 6分～8分 |
| 絶縁抵抗（通電中） | 1000ＭΩ以上 |
| 絶縁破壊電圧（大気中） | 4KV以上 |
| ヒーター壽命 | 10,000時間以上 |
| リード線の引張強度 | 15kg（MAX） |
標準仕様
| 型番 | 寸法 | 電圧 (V) | 容量 (W) | 商品コード | |||
|---|---|---|---|---|---|---|---|
| A | B | C | D | ||||
| S－3(Ⅲ) 型 | 122 | 122 | 40 | 32 | 200 | 300 | YIRX(受注生産品) |
| 400 | YIR32040 | ||||||
| 600 | YIR32060 | ||||||

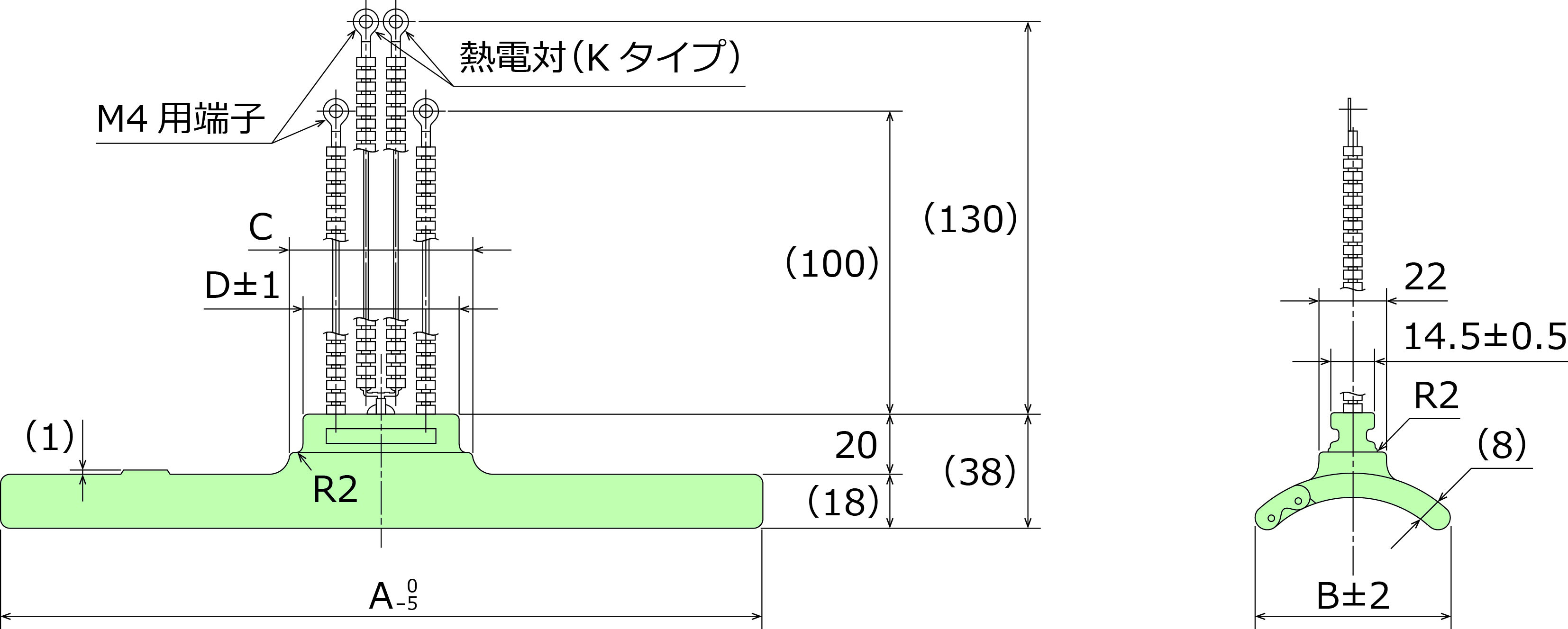

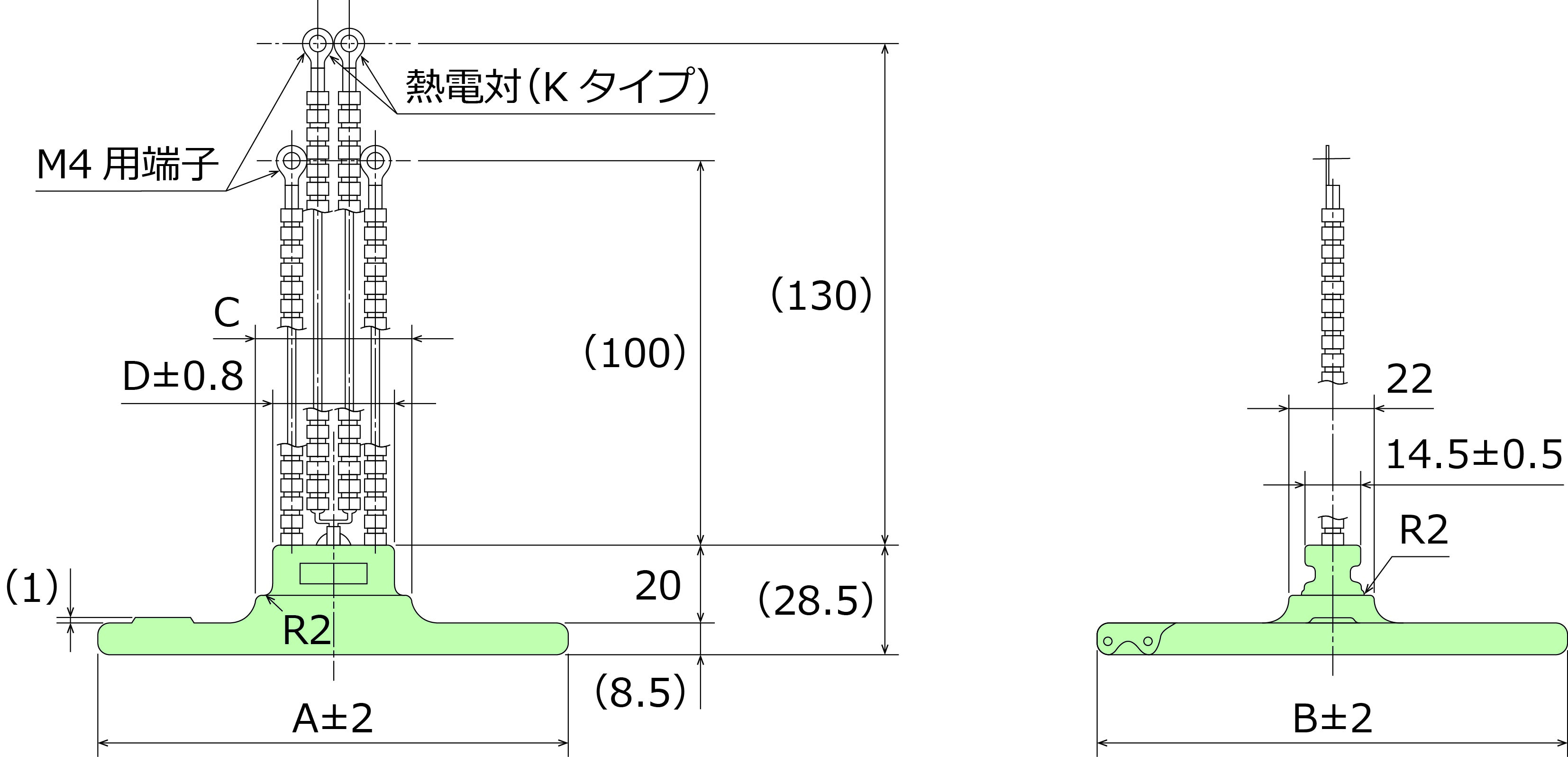

S-1(Ⅰ) 型(熱電対付型)
形狀
| ヒーター表面溫度（℃） | 500℃（MAX） |
|---|---|
| 中心波長（μｍ）200℃～500℃ | 6.15μｍ～3.75μｍ |
| 溫度安定時間（分） | 6分～8分 |
| 絶縁抵抗（通電中） | 1000ＭΩ以上 |
| 絶縁破壊電圧（大気中） | 4KV以上 |
| ヒーター壽命 | 10,000時間以上 |
| リード線の引張強度 | 15kg（MAX） |
標準仕様
| 型番 | 寸法 | 電圧 (V) | 容量 (W) | 商品コード | |||
|---|---|---|---|---|---|---|---|
| A | B | C | D | ||||
| S-1(Ⅰ) 型 | 250 | 65 | 60 | 51 | 200 | 400 | YIR12040K |
| 600 | YIR12060K | ||||||

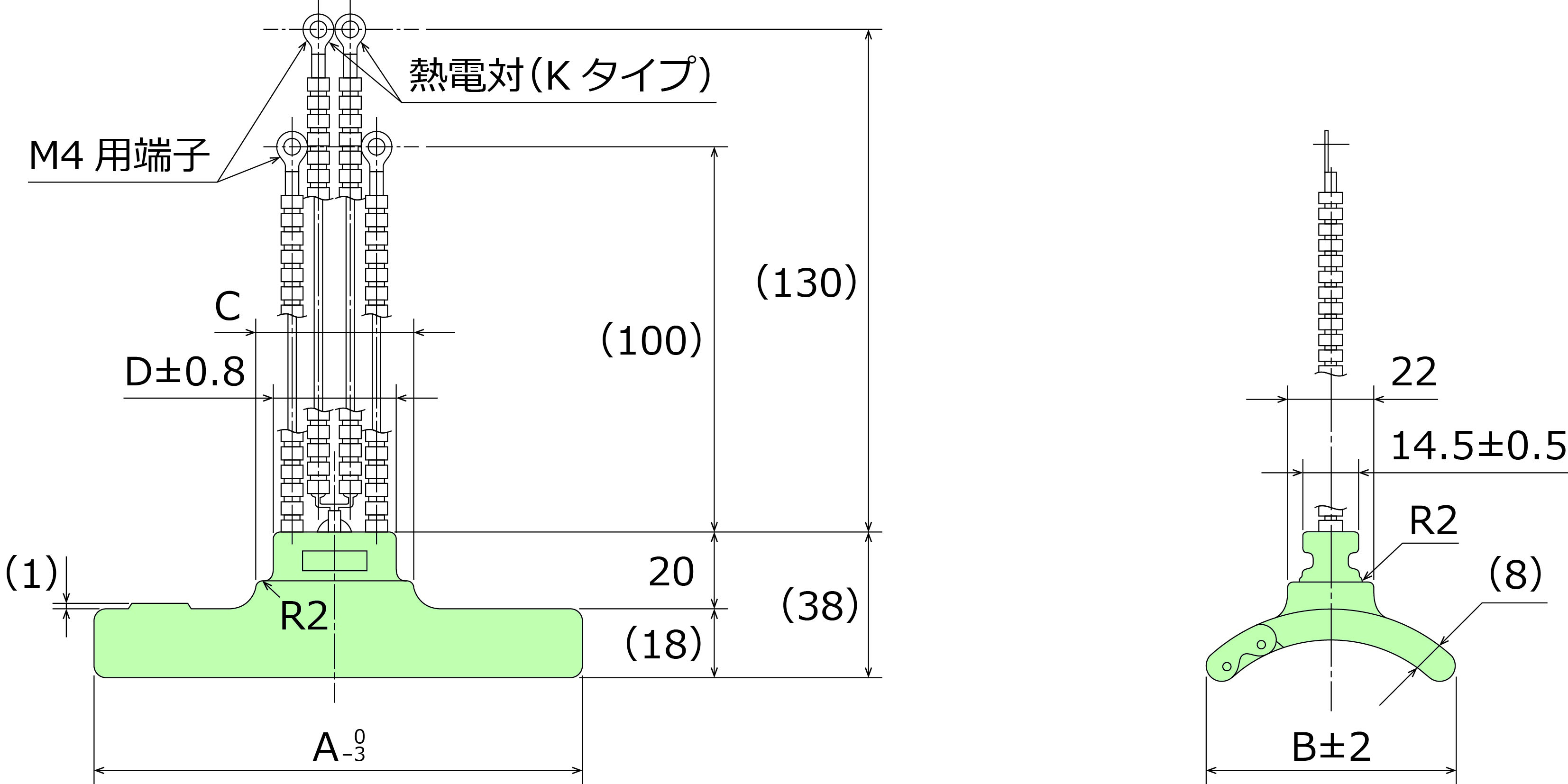

S-2(Ⅱ) 型(熱電対付型)
形狀
| ヒーター表面溫度（℃） | 500℃（MAX） |
|---|---|
| 中心波長（μｍ）200℃～500℃ | 6.15μｍ～3.75μｍ |
| 溫度安定時間（分） | 6分～8分 |
| 絶縁抵抗（通電中） | 1000ＭΩ以上 |
| 絶縁破壊電圧（大気中） | 4KV以上 |
| ヒーター壽命 | 10,000時間以上 |
| リード線の引張強度 | 15kg（MAX） |
標準仕様
| 型番 | 寸法 | 電圧 (V) | 容量 (W) | 商品コード | |||
|---|---|---|---|---|---|---|---|
| A | B | C | D | ||||
| S-2(Ⅱ) 型 | 125 | 65 | 40 | 32 | 200 | 200 | YIR22020K |
| 300 | YIR22030K | ||||||
| 400 | YIR22040K | ||||||
S-3(Ⅲ) 型(熱電対付型)
形狀
| ヒーター表面溫度（℃） | 500℃（MAX） |
|---|---|
| 中心波長（μｍ）200℃～500℃ | 6.15μｍ～3.75μｍ |
| 溫度安定時間（分） | 6分～8分 |
| 絶縁抵抗（通電中） | 1000ＭΩ以上 |
| 絶縁破壊電圧（大気中） | 4KV以上 |
| ヒーター壽命 | 10,000時間以上 |
| リード線の引張強度 | 15kg（MAX） |
標準仕様
| 型番 | 寸法 | 電圧 (V) | 容量 (W) | 商品コード | |||
|---|---|---|---|---|---|---|---|
| A | B | C | D | ||||
| S-3(Ⅲ) 型 | 122 | 122 | 40 | 32 | 200 | 400 | YIR32040K |
S-2(Ⅱ) SH型(中空型)
ヒーター內部が空洞になっており、空気が斷熱材の役割をします。
そのため、ヒーター背面へ逃げる熱が少なく、ヒーター前面への放射効率が向上します。
そのため、ヒーター背面へ逃げる熱が少なく、ヒーター前面への放射効率が向上します。
形狀
| ヒーター表面溫度（℃） | 500℃（MAX） |
|---|---|
| 中心波長（μｍ）200℃～500℃ | 6.15μｍ～3.75μｍ |
| 溫度安定時間（分） | 4分～6分 |
| 絶縁抵抗（通電中） | 1000ＭΩ以上 |
| 絶縁破壊電圧（大気中） | 4KV以上 |
| ヒーター壽命 | 10,000時間以上 |
| リード線の引張強度 | 5kg（MAX） |
標準仕様
| 型番 | 寸法 | 電圧 (V) | 容量 (W) | 商品コード | |||
|---|---|---|---|---|---|---|---|
| A | B | C | D | ||||
| S-2(Ⅱ) SH型 | 125 | 65 | 47 | 39 | 200 | 200 | YIR22020T |
| 400 | YIR22040T | ||||||

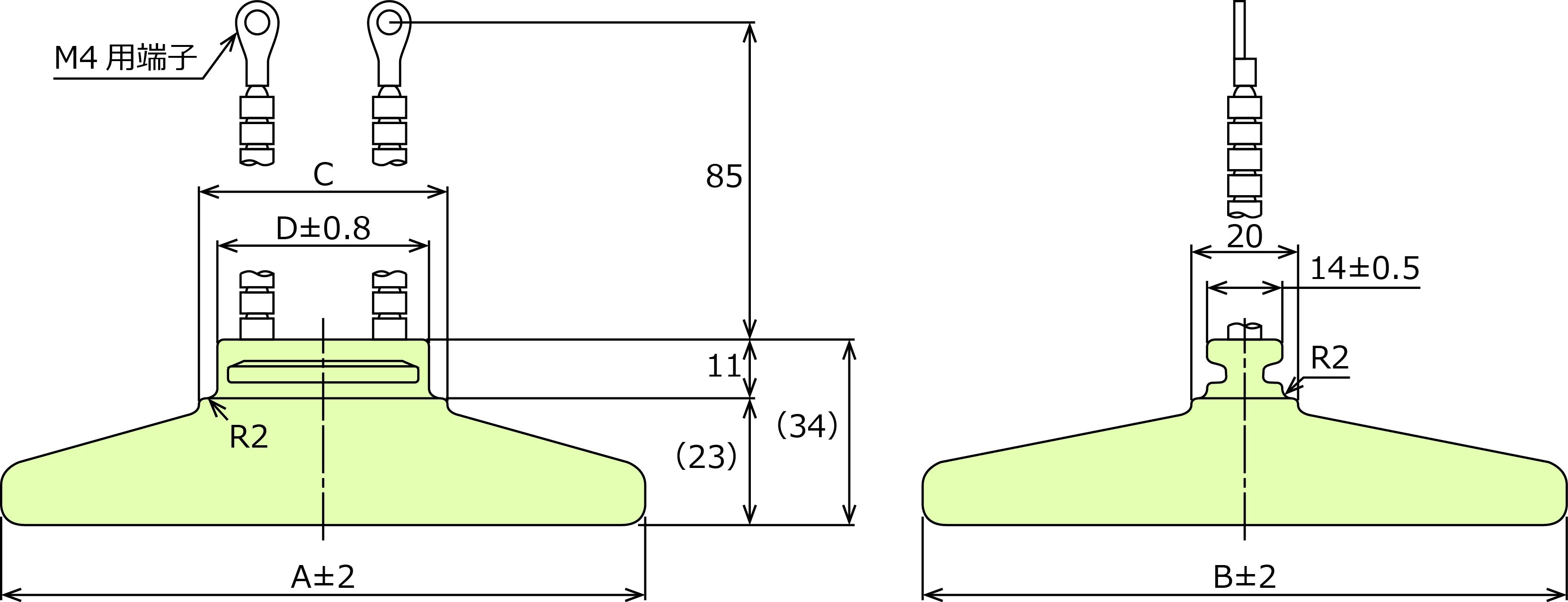

S-3(Ⅲ) SH型(中空型)
ヒーター內部が空洞になっており、空気が斷熱材の役割をします。
そのため、ヒーター背面へ逃げる熱が少なく、ヒーター前面への放射効率が向上します。
そのため、ヒーター背面へ逃げる熱が少なく、ヒーター前面への放射効率が向上します。
形狀
| ヒーター表面溫度（℃） | 500℃（MAX） |
|---|---|
| 中心波長（μｍ）200℃～500℃ | 6.15μｍ～3.75μｍ |
| 溫度安定時間（分） | 4分～6分 |
| 絶縁抵抗（通電中） | 1000ＭΩ以上 |
| 絶縁破壊電圧（大気中） | 4KV以上 |
| ヒーター壽命 | 10,000時間以上 |
| リード線の引張強度 | 5kg（MAX） |
標準仕様
| 型番 | 寸法 | 電圧 (V) | 容量 (W) | 商品コード | |||
|---|---|---|---|---|---|---|---|
| A | B | C | D | ||||
| S-3(Ⅲ) SH型 | 122 | 122 | 47 | 39 | 200 | 400 | YIR32040T |

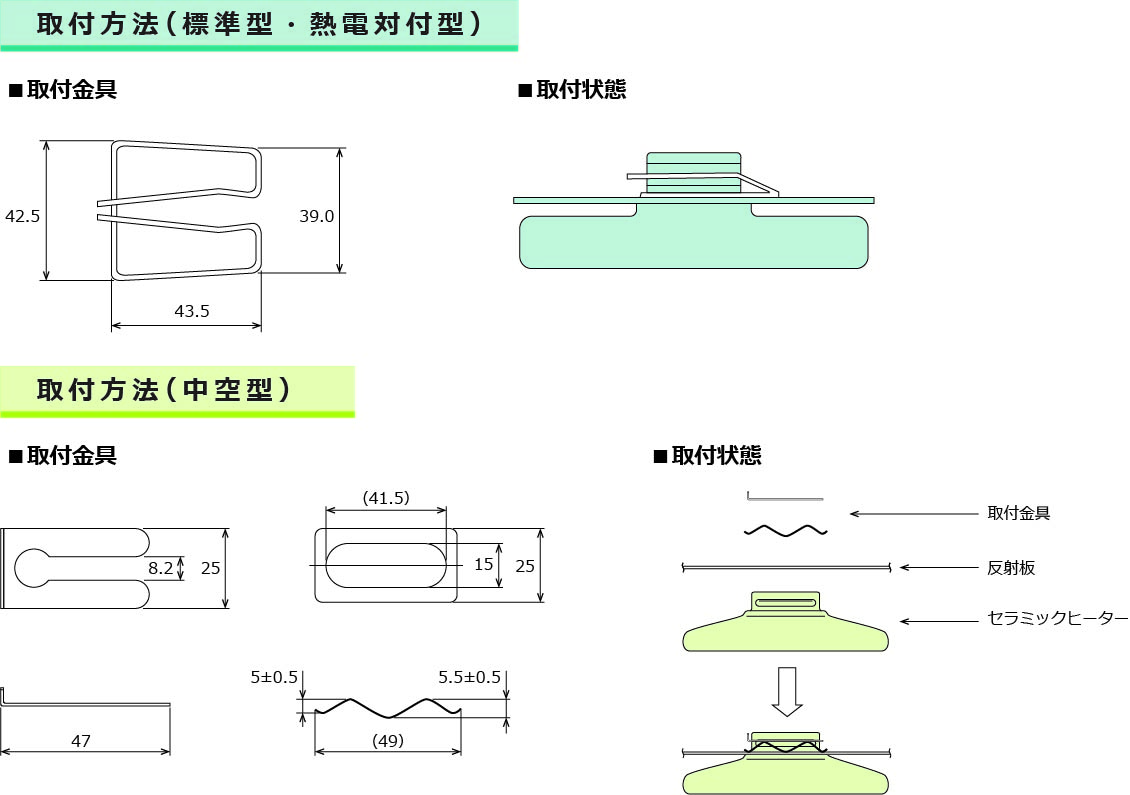

取付方法

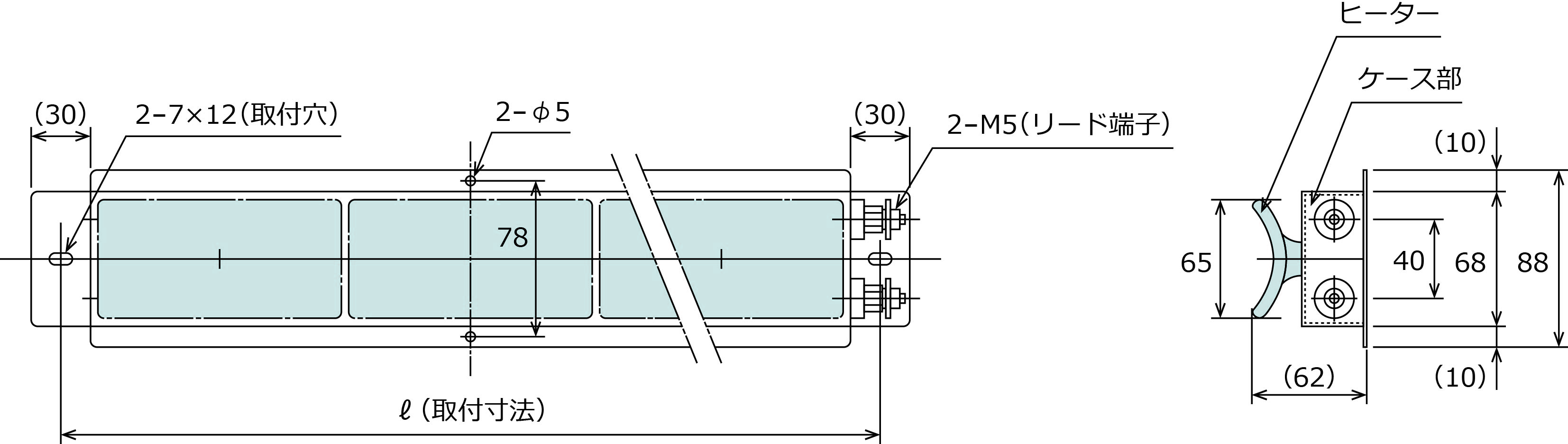

連結型（全品受注生産）
形狀
標準仕様
| 型番 | ヒーター數 (連) | ?(取付寸法) (mm) | 容量 (W) | 商品コード |
|---|---|---|---|---|
| SⅠ－1－400 | 1 | 285 | 400 | YIRX(受注生産品) |
| SⅠ－1－500 | 1 | 285 | 500 | |
| SⅠ－1－600 | 1 | 285 | 600 | |
| SⅠ－2－800 | 2 | 540 | 800 | |
| SⅠ－2－1000 | 2 | 540 | 1000 | |
| SⅠ－2－1200 | 2 | 540 | 1200 | |
| SⅠ－3－1200 | 3 | 795 | 1200 | |
| SⅠ－3－1500 | 3 | 795 | 1500 | |
| SⅠ－3－1800 | 3 | 795 | 1800 | |
| SⅠ－4－1600 | 4 | 1050 | 1600 | |
| SⅠ－4－2000 | 4 | 1050 | 2000 | |
| SⅠ－4－2400 | 4 | 1050 | 2400 | |
| SⅠ－5－2000 | 5 | 1305 | 2000 | |
| SⅠ－5－2500 | 5 | 1305 | 2500 | |
| SⅠ－5－3000 | 5 | 1305 | 3000 | |
| SⅡ－1－200 | 1 | 160 | 200 | |
| SⅡ－1－300 | 1 | 160 | 300 | |
| SⅡ－1－400 | 1 | 160 | 400 | |
| SⅡ－2－400 | 2 | 290 | 400 | |
| SⅡ－2－600 | 2 | 290 | 600 | |
| SⅡ－2－800 | 2 | 290 | 800 | |
| SⅡ－3－600 | 3 | 420 | 600 | |
| SⅡ－3－900 | 3 | 420 | 900 | |
| SⅡ－3－1200 | 3 | 420 | 1200 | |
| SⅡ－4－800 | 4 | 550 | 800 | |
| SⅡ－4－1200 | 4 | 550 | 1200 | |
| SⅡ－4－1600 | 4 | 550 | 1600 | |
| SⅡ－5－1000 | 5 | 680 | 1000 | |
| SⅡ－5－1500 | 5 | 680 | 1500 | |
| SⅡ－5－2000 | 5 | 680 | 2000 | |
| SⅡ－6－1200 | 6 | 810 | 1200 | |
| SⅡ－6－1800 | 6 | 810 | 1800 | |
| SⅡ－6－2400 | 6 | 810 | 2400 | |
| SⅡ－7－1400 | 7 | 940 | 1400 | |
| SⅡ－7－2100 | 7 | 940 | 2100 | |
| SⅡ－7－2800 | 7 | 940 | 2800 | |
| SⅡ－8－1600 | 8 | 1070 | 1600 | |
| SⅡ－8－2400 | 8 | 1070 | 2400 | |
| SⅡ－8－3200 | 8 | 1070 | 3200 | |
| SⅡ－9－1800 | 9 | 1200 | 1800 | |
| SⅡ－9－2700 | 9 | 1200 | 2700 | |
| SⅡ－10－2000 | 10 | 1330 | 2000 | |
| SⅡ－10－3000 | 10 | 1330 | 3000 |
