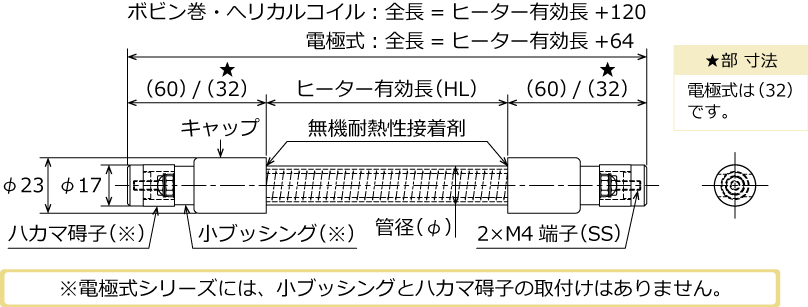

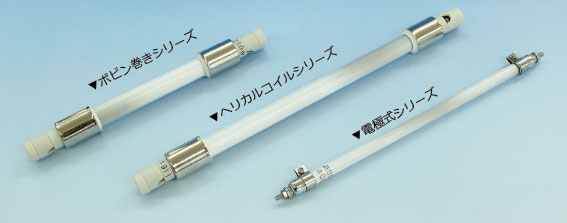

石英管遠赤ヒーター

標準仕様

商品コード	電圧（V)	容量（W)	ヒーター有効長(HL)	ヒーター形狀(※1)	キャップ(※3)	管徑
IR10210B	100	250	100	ボビン巻	エ－2 ストレート(φ23)	管徑　＃13 (φ15～φ17)
IR10520B	100	500	200	ボビン巻	エ－1 割入(φ23)
IR10525B	100	500	250	ボビン巻	エ－1 割入(φ23)
IR20210B	200	200	100	ボビン巻	エ－2 ストレート(φ23)
IR20520B	200	500	200	ボビン巻	エ－1 割入(φ23)
IR20320B	200	333	200	ボビン巻	エ－1 割入(φ23)
IR21035B(※2)	200	1000	350	ボビン巻	エ－1 割入(φ23)
IR10320B	116	333	200	ボビン巻	エ－1 割入(φ23)
IR10520H	116	500	200	ヘリカルコイル	エ－2 ストレート(φ23)
IR11050H	116	1000	500	ヘリカルコイル	エ－2 ストレート(φ23)
IR10530H	100	500	300	ヘリカルコイル	エ－1 割入(φ23)
IR10535H	100	500	350	ヘリカルコイル	エ－1 割入(φ23)
IR10545H	100	500	450	ヘリカルコイル	エ－1 割入(φ23)
IR11035H	100	1000	350	ヘリカルコイル	エ－1 割入(φ23)
IR11055H	100	1000	550	ヘリカルコイル	エ－1 割入(φ23)
IR11095H	100	1000	950	ヘリカルコイル	エ－1 割入(φ23)
IR12095H	100	2000	950	ヘリカルコイル	エ－1 割入(φ23)
IR20545H	200	500	450	ヘリカルコイル	エ－1 割入(φ23)
IR21055H	200	1000	550	ヘリカルコイル	エ－1 割入(φ23)
IR21095H	200	1000	950	ヘリカルコイル	エ－1 割入(φ23)
IR22095H	200	2000	950	ヘリカルコイル	エ－1 割入(φ23)
IR10320E	100	300	200	電極式	エ－6 割入(φ12)	管徑　＃7 (φ9～φ10)
IR20320E	200	300	200	電極式	エ－6 割入(φ12)
IR10521E	100	500	210	電極式	エ－6 割入(φ12)
IR10530E	100	500	300	電極式	エ－6 割入(φ12)
IR20530E	200	500	300	電極式	エ－6 割入(φ12)

(※1)ボビン巻は縦使用可能です。
(※2)ヒーター形狀のボビンが2つに分かれている為、つなぎ目に非発熱部分があります。

(※3)エ-2 のストレートキャップは、ストレート部に対し、口元の徑が2mm程度広くなっています。

遠赤外線ヒーターを固定する安全ホルダー?遠赤ホルダーをご用意しています。 反射笠には遠赤外線ヒーター固定部品も含まれています。下記、表の種類が標準在庫品です。

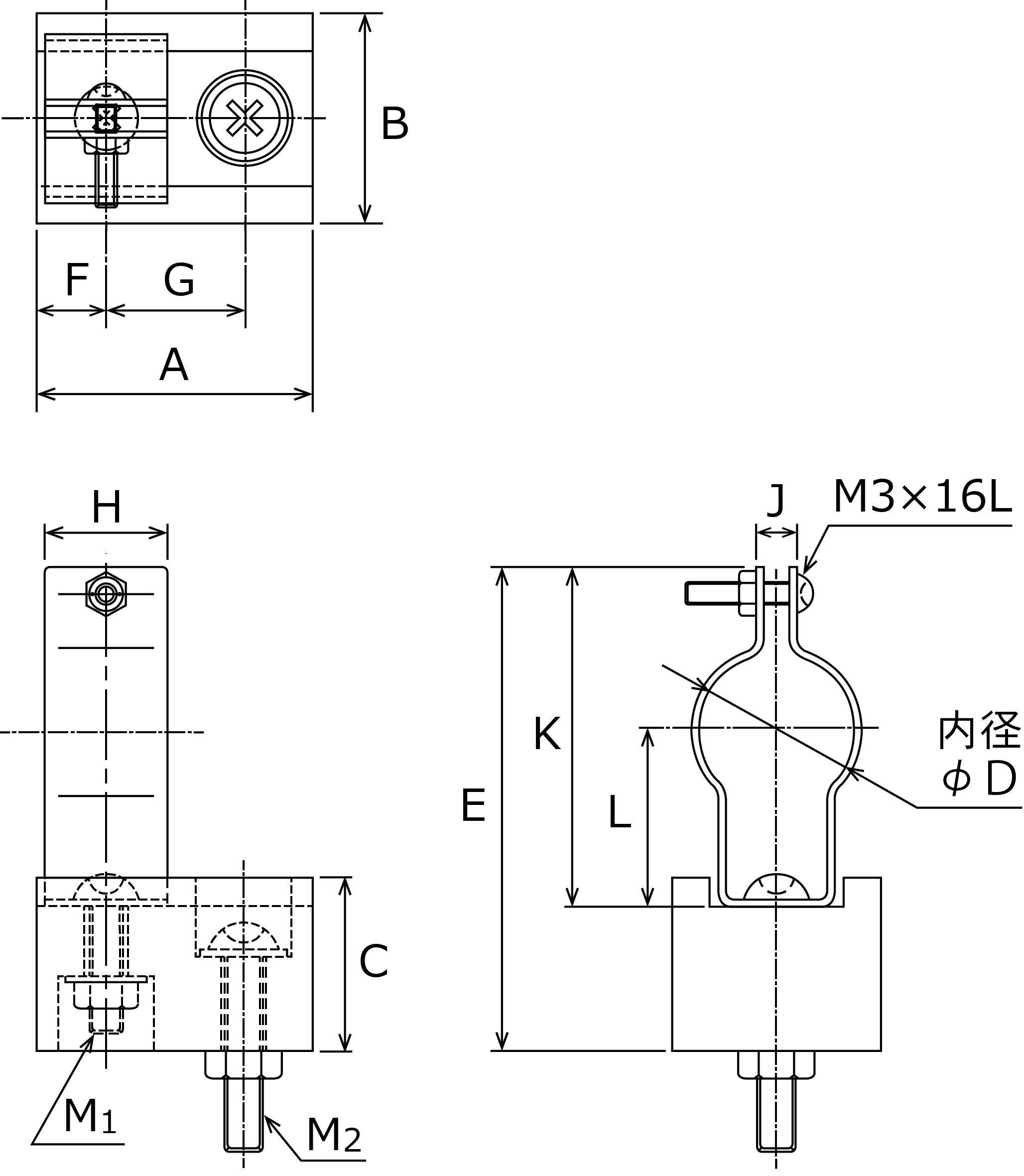

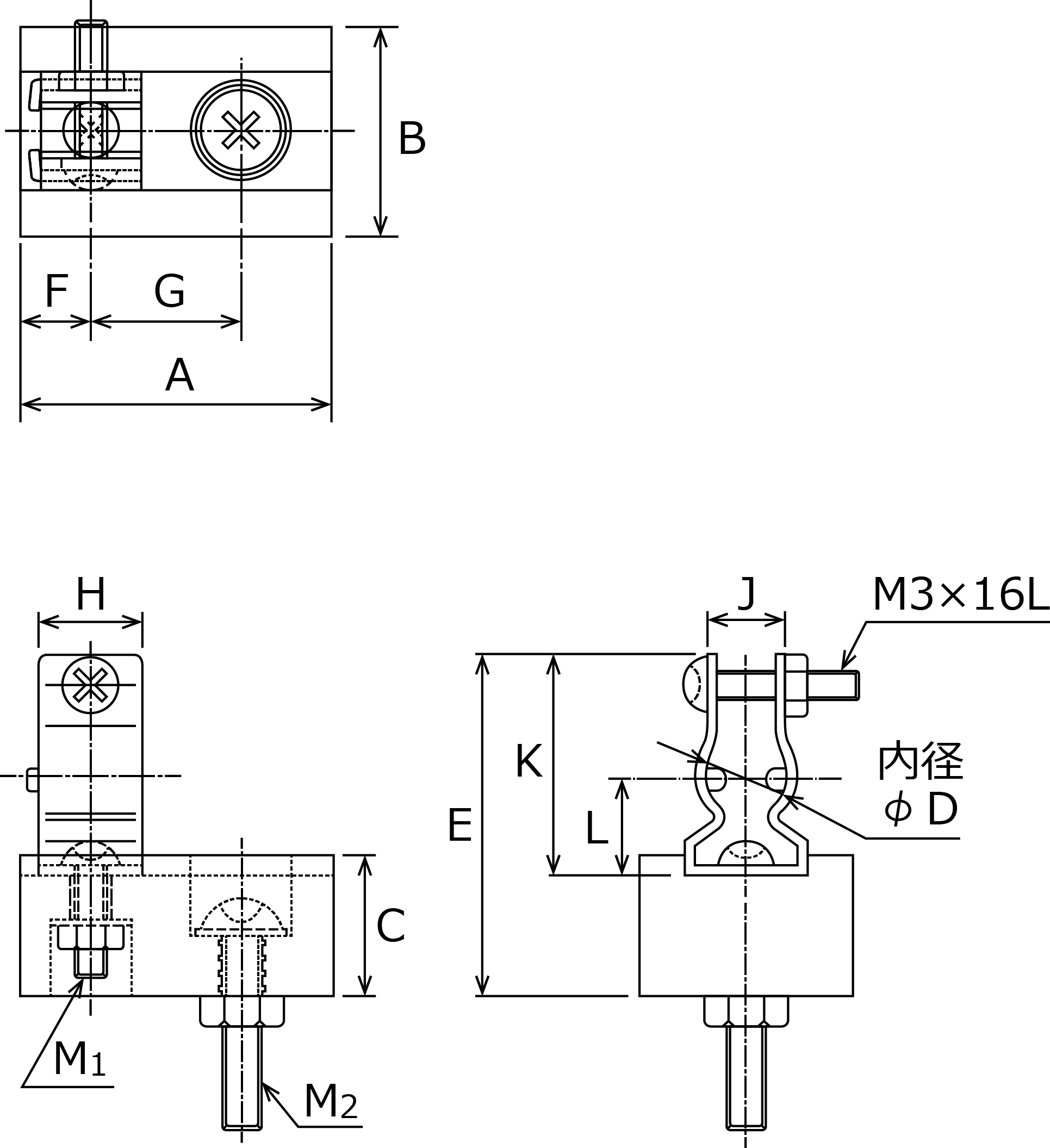

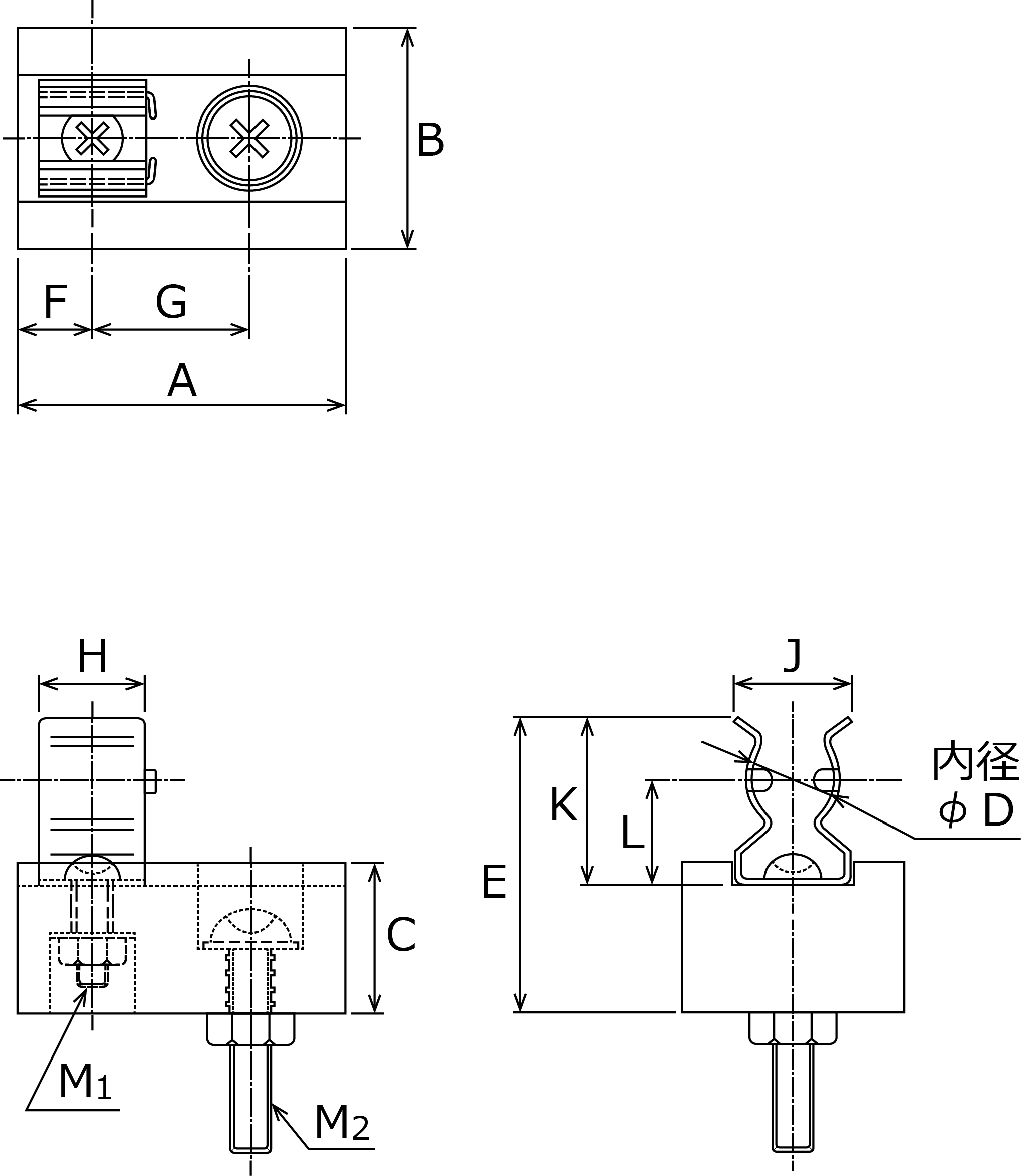

安全ホルダー

タイプA	タイプB	タイプC

安全ホルダー

品名	タイプ	礙子	寸法(mm)													商品コード
			A	B	C	φD	E	F	G	H	J	K	L	M1	M2
NO.1 (20A PBPクリップ)	A	小	31	21	14	8	28	7	15	10	11	16	10	M3×10L	M4×20L	IRPSNO1
NO.2 (20A PBPクリップ)	B	小	31	21	14	8	34	7	15	10	7.5	22	10	M3×10L	M4×20L	IRPSNO2
NO.3 (30A PBPクリップ)	A	大	40.5	31	25.5	12	43.5	10	20.5	13	8.5	22	13	M5×20L	M6×30L	IRPSNO3
NO.4 (60A PBPクリップ)	A	大	40.5	31	25.5	17.5	51	10	20.5	16	17.5	29.5	17	M5×20L	M6×30L	IRPSNO4
NO.5 (SSクリップ)	C	大	40.5	31	25.5	23	72	10	20.5	18	5.5	50.5	26	M5×20L	M6×30L	IRPSNO5
NO.7 (SUSクリップ)	C	小	31	21	14	12	42.5	7	15	10	6.5	30.5	16	M3×10L	M4×20L	IRPSNO7
NO.8 (SUSクリップ)	C	大	40.5	31	25.5	23	64.5	10	20.5	18	5.5	43	21	M5×20L	M6×30L	IRPSNO8

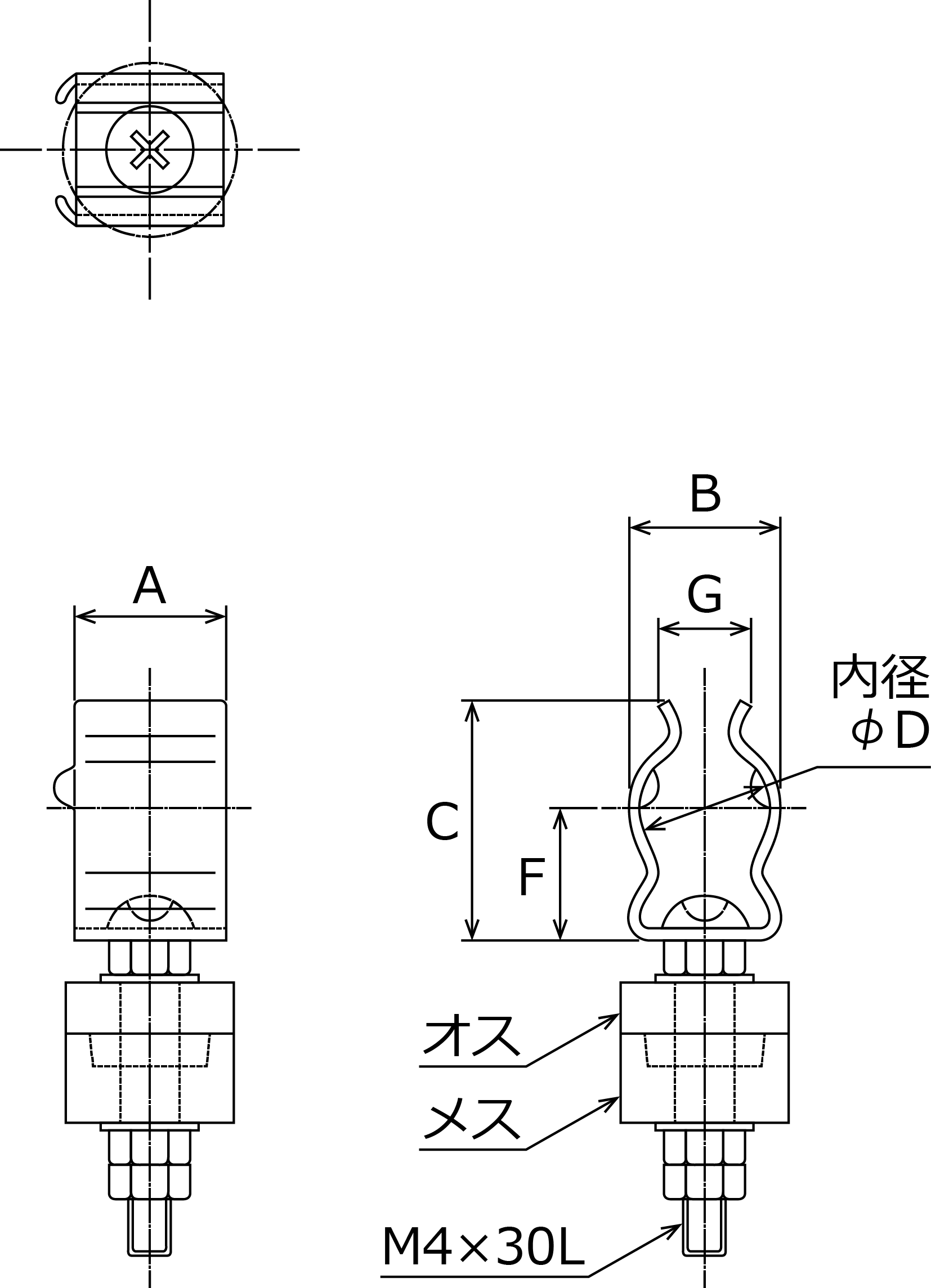

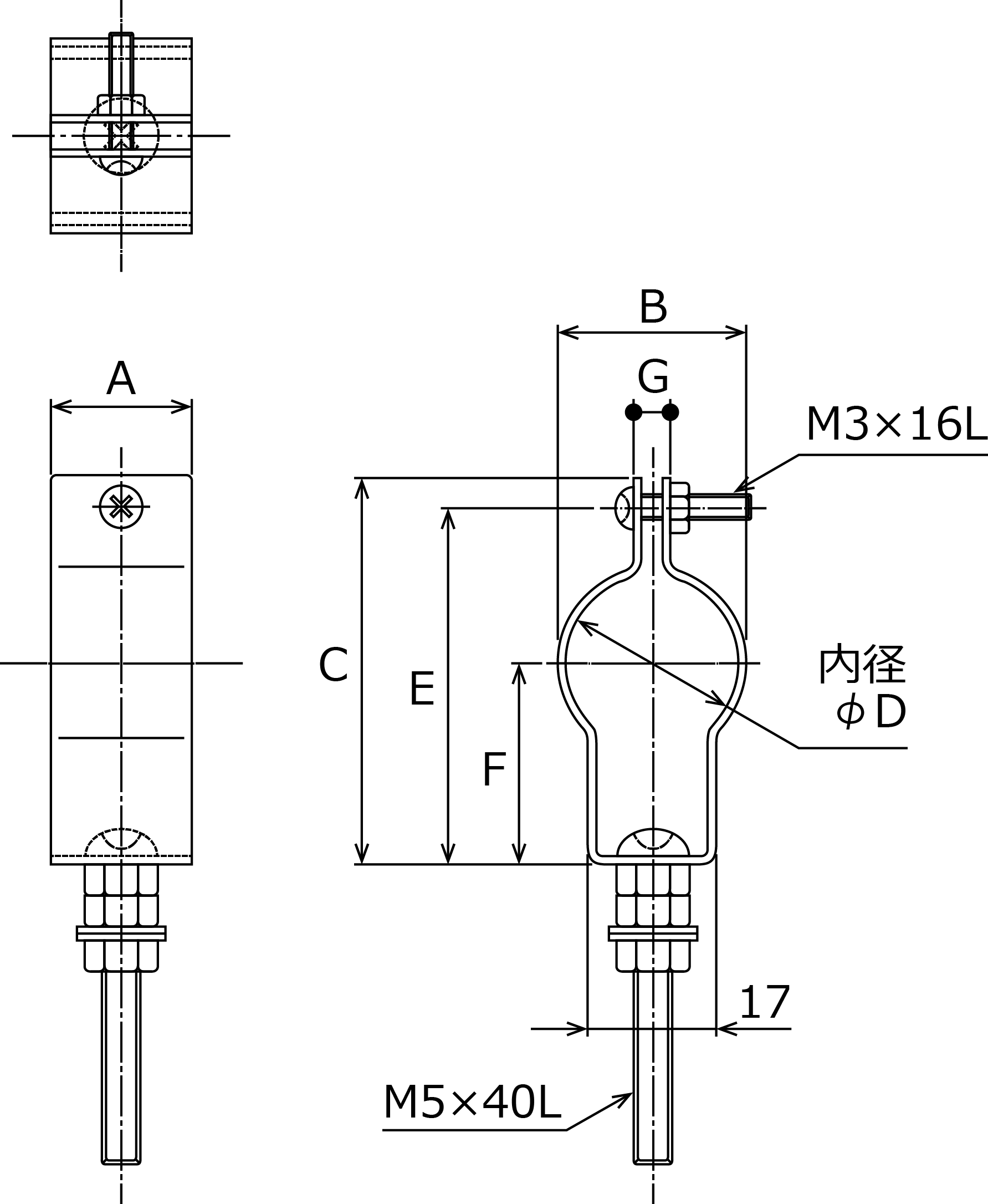

遠赤ホルダー

タイプA	タイプC

遠赤ホルダー

品名	タイプ	礙子	寸法(mm)							商品コード
			A	B	C	φD	E	F	G
NO.1 (SSクリップ)	C	なし	18	25	50.5	23	46.5	26	5.5	IRPHNO1
NO.2 (SSクリップ)	C	ブッシング付	18	25	50.5	23	46.5	26	5.5	IRPHNO2
NO.3 (PBPクリップ)	A	ブッシング付	13.5	14	22	12	―	12	8.5	IRPHNO3
NO.4 (SUSクリップ)	C	なし	18	25	42.5	23	39	21	5.5	IRPHNO4

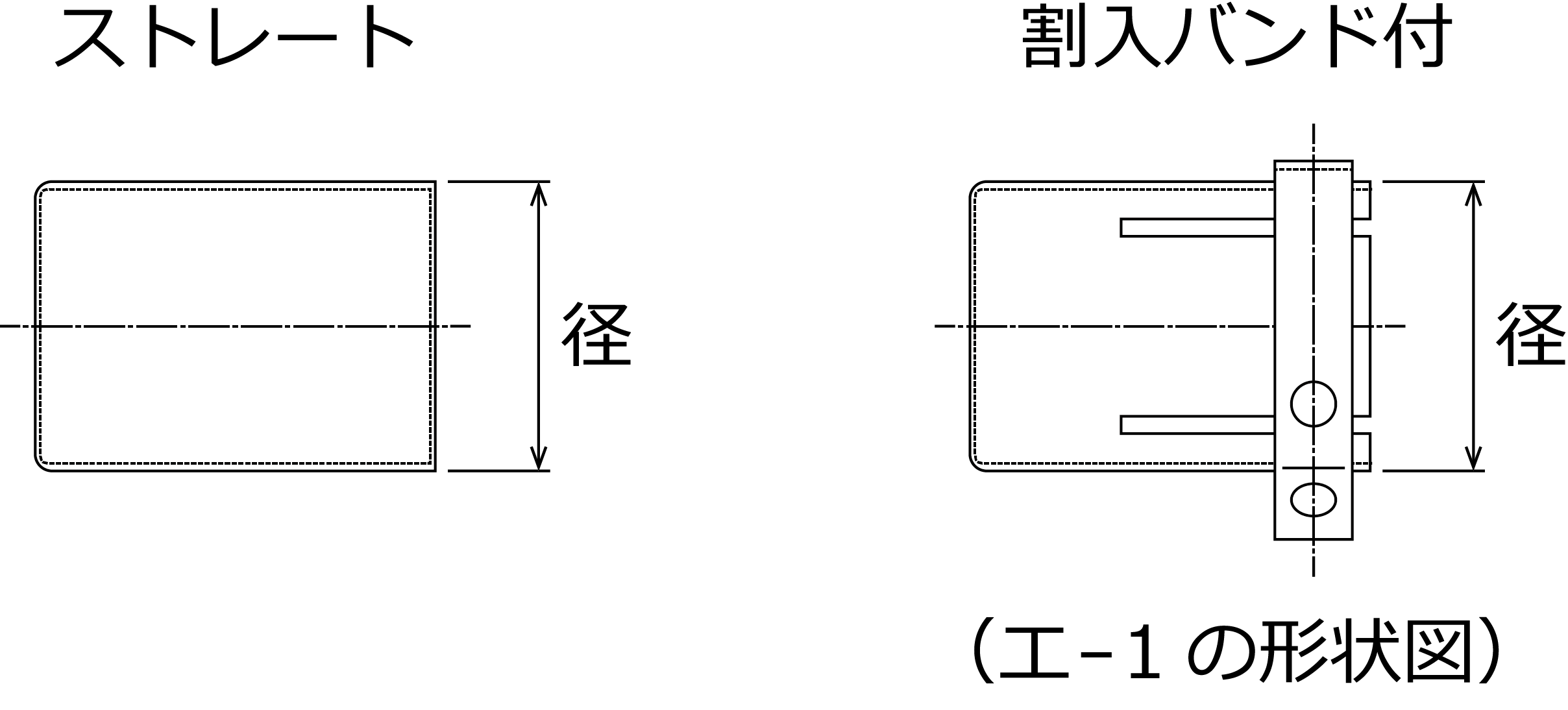

遠赤ヒーター用キャップ

種類	形狀	徑(φ)(※)	長さ(mm)
エ-1	割入バンド付	23	32
エ-2	ストレート	23	30
エ-3	割入バンド付	19	30
エ-4	ストレート	19	30
エ-6	割入バンド付	12	20

(※)エ-2、エ-4 のストレートキャップは、ストレート部に対し、口元の徑が2mm程度広くなっています。

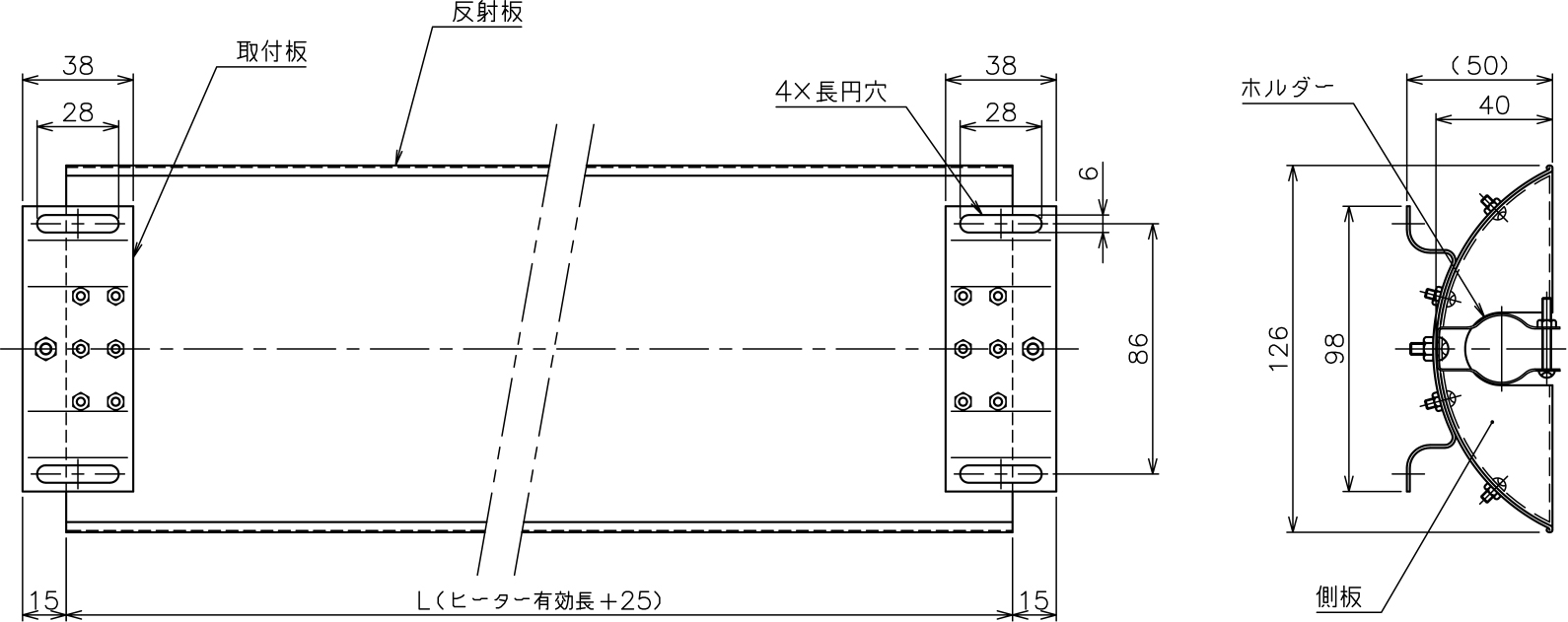

遠赤ヒーター反射笠

反射笠　形狀

適用ヒーター	笠全長(Ｌ)	商品コード
200HL用	225mm	IRK20
300HL用	325mm	IRK30
450HL用	475mm	IRK45
550HL用	575mm	IRK55
950HL用	975mm	IRK95
反射笠部品セット	―	IRPS

※反射笠は部品セットが含まれます。
　反射笠部品セット：取付板、側板、ホルダー
※電極式は、上記反射笠をご利用いただけません。

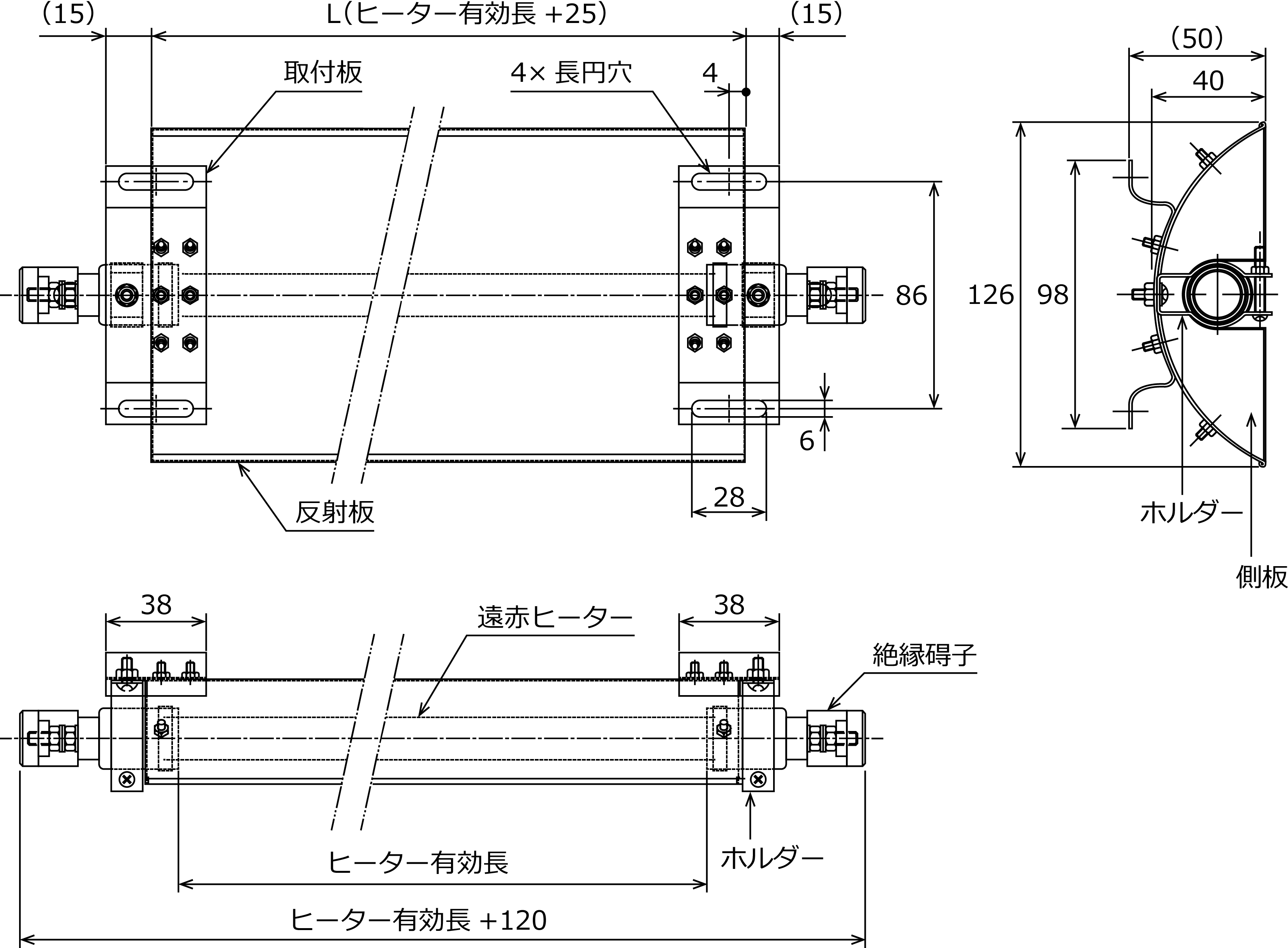

遠赤ヒーター組立図
