マイクロケーブルエアーヒーター Nシリーズ
マイクロケーブルエアーヒーターは、マイクロヒーターを特殊な形狀に加工して、SUSのパイプに挿入し組み込んだ製品で、空気?窒素ガス等を加熱するのに最適です。
この製品は半導體製造分野をはじめとして、各産業分野で使用されています。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。
工業用?産業用ヒーターのことなら坂口電熱株式會社 > 製品情報 > ヒーター?加熱裝置 > 熱風器 > マイクロケーブルエアーヒーター Nシリーズ
MCA500N

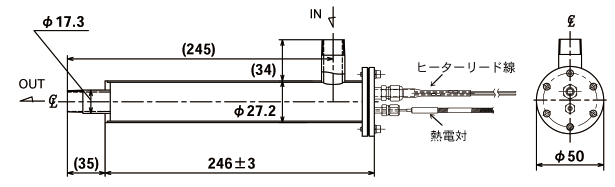

形狀
標準仕様
| 型番 | MCA500N |
|---|---|
| 定格 | 200V 500W |
| 絶縁抵抗 | DC500V 5MΩ以上 |
| 絶縁耐圧 | AC400V/1分間 検出電流10mA |
| 最高使用溫度 | 500℃（內蔵熱電対にて） |
| 使用気體圧力 | 0.3MPa(3kgf/cm²)まで可能 |
| 材質 | SUS316製(ヒーターシース?シース熱電対）、SUS304製（筐體） |
| 被加熱物 | 空気、不活性ガス等 |
| 流量 | 20NL/min～100NL/min |
| 吹出先先端部溫度 | 溫度特性グラフ參照 |
| 出入口継手 | PT3/8 |
| ヒーターリード線 | 500mm(切りっぱなし) |
| 熱電対 | K タイプ（接地型）、補償導線2000mm(M4用Y端子付き) |
※規格品以外にもご使用用途に合わせて製作いたします。

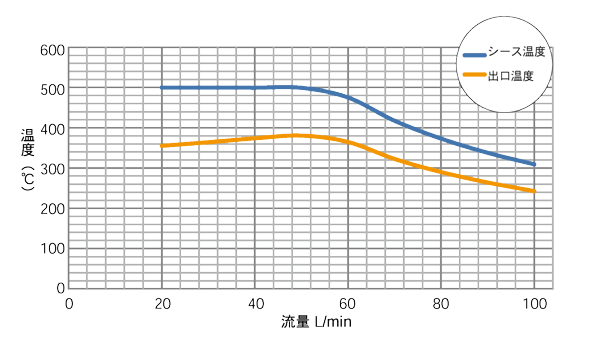

溫度特性
※AC200V 定格、內蔵熱電対にて500℃制御した場合の吹出溫度です。
※吹出口に熱電対固定ソケットを取付けて測定した実測データですので參考値となります。
MCA1000N

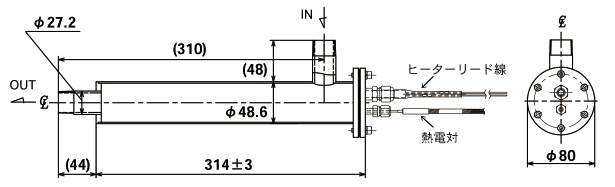

形狀
標準仕様
| 型番 | MCA1000N |
|---|---|
| 定格 | 200V 1000W |
| 絶縁抵抗 | DC500V 5MΩ以上 |
| 絶縁耐圧 | AC400V/1分間 検出電流10mA |
| 最高使用溫度 | 500℃（內蔵熱電対にて） |
| 使用気體圧力 | 0.3MPa(3kgf/cm²)まで可能 |
| 材質 | SUS316製(ヒーターシース?シース熱電対）、SUS304製（筐體） |
| 被加熱物 | 空気、不活性ガス等 |
| 流量 | 60NL/min ～ 500NL/min |
| 吹出先先端部溫度 | 溫度特性グラフ參照 |
| 出入口継手 | PT3/4 |
| ヒーターリード線 | 500mm(切りっぱなし) |
| 熱電対 | K タイプ（接地型）、補償導線2000mm(M4用Y端子付き) |
※規格品以外にもご使用用途に合わせて製作いたします。

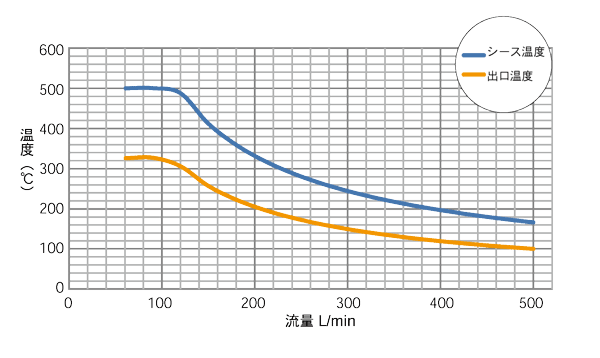

溫度特性
※AC200V 定格、內蔵熱電対にて500℃制御した場合の吹出溫度です。
※吹出口に熱電対固定ソケットを取付けて測定した実測データですので參考値となります。
MCA1500N

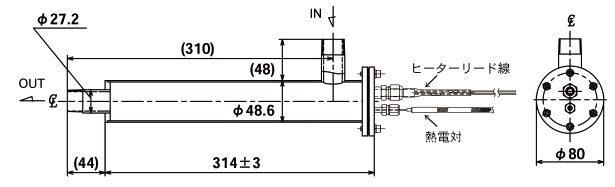

形狀
標準仕様
| 型番 | MCA1500N |
|---|---|
| 定格 | 200V 1500W |
| 絶縁抵抗 | DC500V 5MΩ以上 |
| 絶縁耐圧 | AC400V/1分間 検出電流10mA |
| 最高使用溫度 | 500℃（內蔵熱電対にて） |
| 使用気體圧力 | 0.3MPa(3kgf/cm²)まで可能 |
| 材質 | SUS316製(ヒーターシース?シース熱電対）、SUS304製（筐體） |
| 被加熱物 | 空気、不活性ガス等 |
| 流量 | 60NL/min ～ 500NL/min |
| 吹出先先端部溫度 | 溫度特性グラフ參照 |
| 出入口継手 | PT3/4 |
| ヒーターリード線 | 500mm(切りっぱなし) |
| 熱電対 | K タイプ（接地型）、補償導線2000mm(M4用Y端子付き) |
※規格品以外にもご使用用途に合わせて製作いたします。

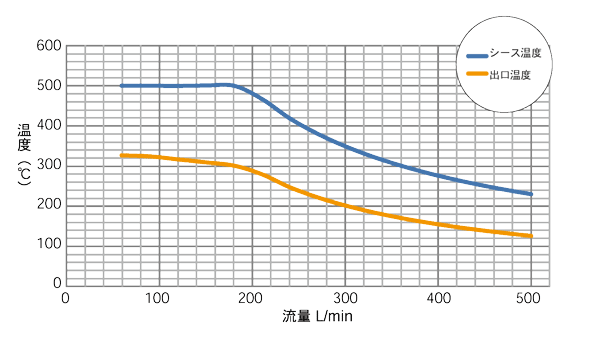

溫度特性
※AC200V 定格、內蔵熱電対にて500℃制御した場合の吹出溫度です。
※吹出口に熱電対固定ソケットを取付けて測定した実測データですので參考値となります。
MCA3P3000N

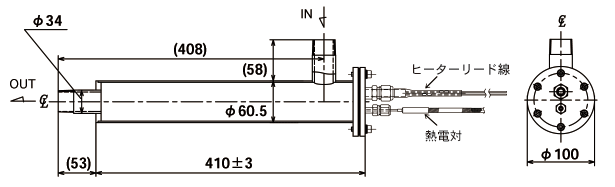

形狀
標準仕様
| 型番 | MCA3P3000N |
|---|---|
| 定格 | 三相 200V 3000W |
| 絶縁抵抗 | DC500V 5MΩ以上 |
| 絶縁耐圧 | AC400V/1分間 検出電流10mA |
| 最高使用溫度 | 500℃（內蔵熱電対にて） |
| 使用気體圧力 | 0.3MPa(3kgf/cm²)まで可能 |
| 材質 | SUS316製(ヒーターシース?シース熱電対）、SUS304製（筐體） |
| 被加熱物 | 空気、不活性ガス等 |
| 流量 | 100NL/min ～ 1000NL/min |
| 吹出先先端部溫度 | 溫度特性グラフ參照 |
| 出入口継手 | PT1 |
| ヒーターリード線 | 500mm(切りっぱなし) |
| 熱電対 | K タイプ（接地型）、補償導線2000mm(M4用Y端子付き) |
※規格品以外にもご使用用途に合わせて製作いたします。

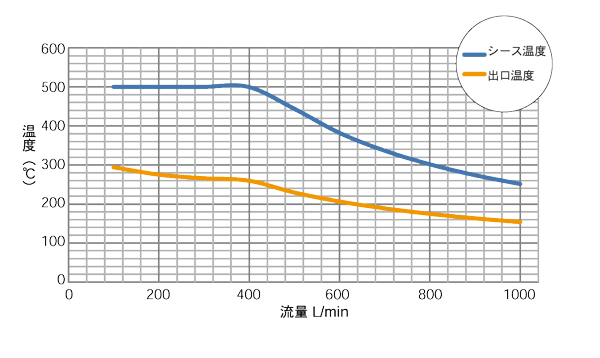

溫度特性
※AC200V 定格、內蔵熱電対にて500℃制御した場合の吹出溫度です。
※吹出口に熱電対固定ソケットを取付けて測定した実測データですので參考値となります。
MCA3P5000N

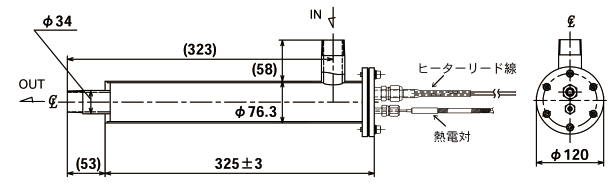

形狀
標準仕様
| 型番 | MCA3P5000N |
|---|---|
| 定格 | 三相 200V 5000W |
| 絶縁抵抗 | DC500V 5MΩ以上 |
| 絶縁耐圧 | AC400V/1分間 検出電流10mA |
| 最高使用溫度 | 500℃（內蔵熱電対にて） |
| 使用気體圧力 | 0.3MPa(3kgf/cm²)まで可能 |
| 材質 | SUS316製(ヒーターシース?シース熱電対）、SUS304製（筐體） |
| 被加熱物 | 空気、不活性ガス等 |
| 流量 | 200NL/min ～ 1500NL/min |
| 吹出先先端部溫度 | 溫度特性グラフ參照 |
| 出入口継手 | PT1 |
| ヒーターリード線 | 500mm(切りっぱなし) |
| 熱電対 | K タイプ（接地型）、補償導線2000mm(M4用Y端子付き) |
※規格品以外にもご使用用途に合わせて製作いたします。

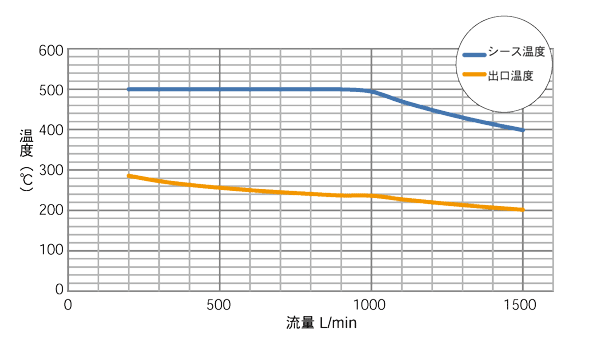

溫度特性
※AC200V 定格、內蔵熱電対にて500℃制御した場合の吹出溫度です。
※吹出口に熱電対固定ソケットを取付けて測定した実測データですので參考値となります。
