水加熱用 パイプヒーター
加熱容器の側面や底面に穴をあけて、ヒーターを差し込み、付屬のパッキン、ワッシャー、ナットで取付けることができます。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。
工業用?産業用ヒーターのことなら坂口電熱株式會社 > 製品情報 > ヒーター?加熱裝置 > シースヒーター > 水加熱用 パイプヒーター
使用上の注意- Ｕ字型（橫出）（シース材質：銅パイプニッケルメッキ仕上げ）
- Ｕ字型（下向）（シース材質：銅パイプニッケルメッキ仕上げ）
- うず巻型（シース材質：銅パイプニッケルメッキ仕上げ）
- 単相花型（シース材質：銅パイプニッケルメッキ仕上げ）
- 三相花型（シース材質：銅パイプニッケルメッキ仕上げ）
使用上の注意

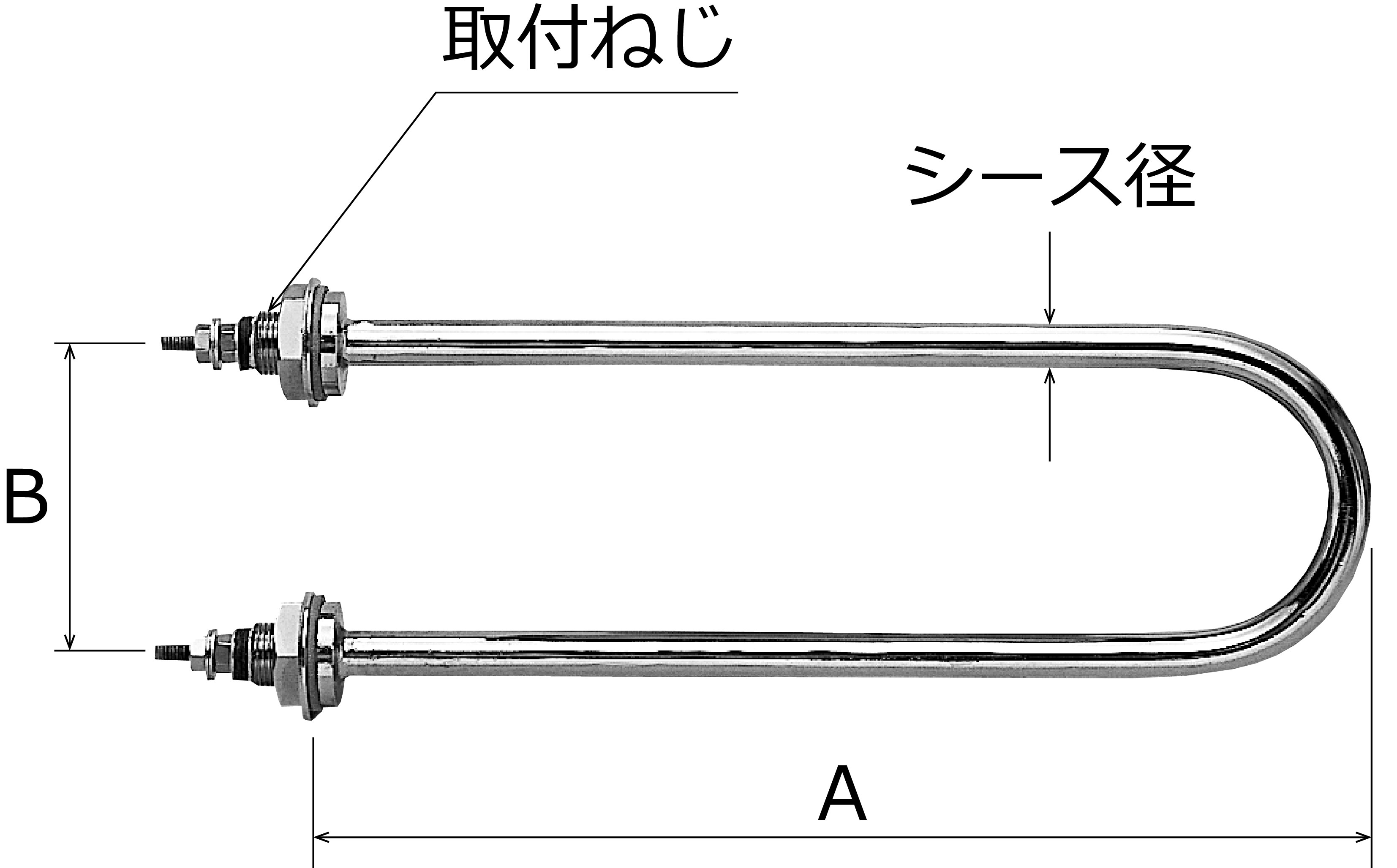

Ｕ字型（橫出）（シース材質：銅パイプニッケルメッキ仕上げ）
形狀
標準仕様
| 型番 | 電圧 | 容量 | A | B | シース徑 | 取付けねじ | 商品コード | |
|---|---|---|---|---|---|---|---|---|
| 100V | 200V | |||||||
| UH-300 | 100 / 200V | 300w | 83 | 35 | Ф8 | M12 | UH13 | UH23 |
| UH-500 | 100 / 200V | 500w | 123 | 35 | Ф8 | M12 | UH15 | UH25 |
| UH-750 | 100 / 200V | 750w | 153 | 60 | Ф10 | M13 | UH175 | UH275 |
| UH-1k | 100 / 200V | 1kw | 193 | 60 | Ф10 | M13 | UH110 | UH210 |
| UH-1.5k | 100 / 200V | 1.5kw | 293 | 80 | Ф10 | M13 | UH115 | UH215 |
| UH-2k | 100 / 200V | 2kw | 284 | 100 | Ф12 | M16 | UH120 | UH220 |
| UH-3k | 200V | 3kw | 374 | 120 | Ф12 | M16 | ― | UH230 |

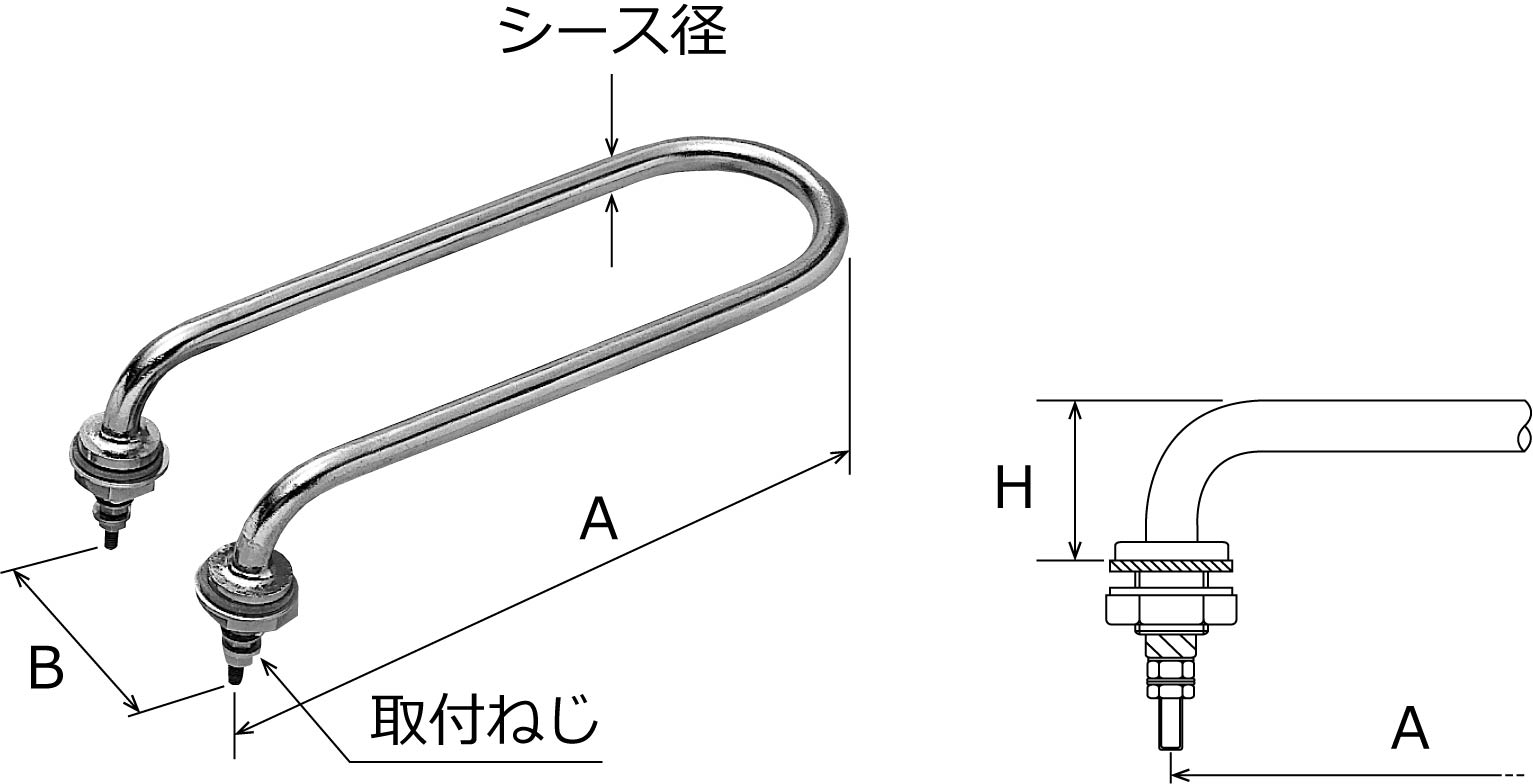

Ｕ字型（下向）（シース材質：銅パイプニッケルメッキ仕上げ）
形狀
標準仕様
| 型番 | 電圧 | 容量 | A | B | H | シース徑 | 取付けねじ | 商品コード | |
|---|---|---|---|---|---|---|---|---|---|
| 100V | 200V | ||||||||
| UU-300 | 100 / 200V | 300w | 70 | 35 | 28 | Ф8 | M12 | UU13 | UU23 |
| UU-500 | 100 / 200V | 500w | 110 | 35 | 28 | Ф8 | M12 | UU15 | UU25 |
| UU-750 | 100 / 200V | 750w | 140 | 60 | 28 | Ф10 | M13 | UU175 | UU275 |
| UU-1k | 100 / 200V | 1kw | 180 | 60 | 28 | Ф10 | M13 | UU110 | UU210 |
| UU-1.5k | 100 / 200V | 1.5kw | 280 | 80 | 28 | Ф10 | M13 | UU115 | UU215 |
| UU-2k | 100 / 200V | 2kw | 270 | 100 | 34 | Ф12 | M16 | UU120 | UU220 |
| UU-3k | 200V | 3kw | 360 | 120 | 34 | Ф12 | M16 | ― | UU230 |

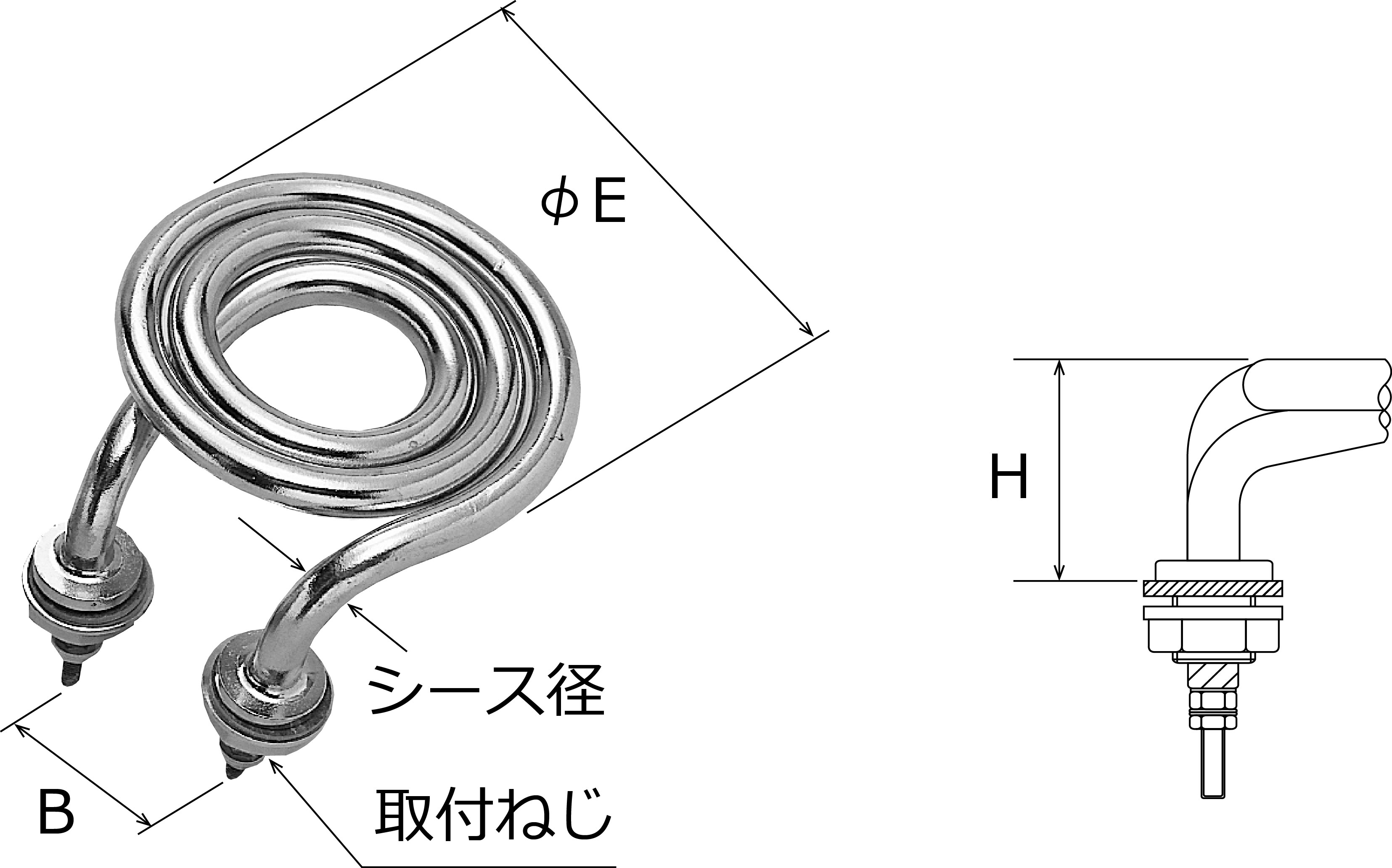

うず巻型（シース材質：銅パイプニッケルメッキ仕上げ）
形狀
標準仕様
| 型番 | 電圧 | 容量 | B | Ｅ | Ｈ | シース徑 | 取付けねじ | 商品コード | |
|---|---|---|---|---|---|---|---|---|---|
| 100V | 200V | ||||||||
| PW-300 | 100 / 200V | 300w | 35 | Ф50 | 33 | Ф8 | M12 | PW13 | PW23 |
| PW-500 | 100 / 200V | 500w | 35 | Ф55 | 33 | Ф8 | M12 | PW15 | PW25 |
| PW-750 | 100 / 200V | 750w | 40 | Ф80 | 38 | Ф10 | M13 | PW175 | PW275 |
| PW-1k | 100 / 200V | 1kw | 40 | Ф90 | 38 | Ф10 | M13 | PW110 | PW210 |
| PW-1.5k | 100 / 200V | 1.5kw | 40 | Ф100 | 38 | Ф10 | M13 | PW115 | PW215 |
| PW-2k | 100 / 200V | 2kw | 45 | Ф120 | 49 | Ф12 | M16 | PW120 | PW220 |
| PW-3k | 200V | 3kw | 45 | Ф140 | 49 | Ф12 | M16 | ― | PW230 |

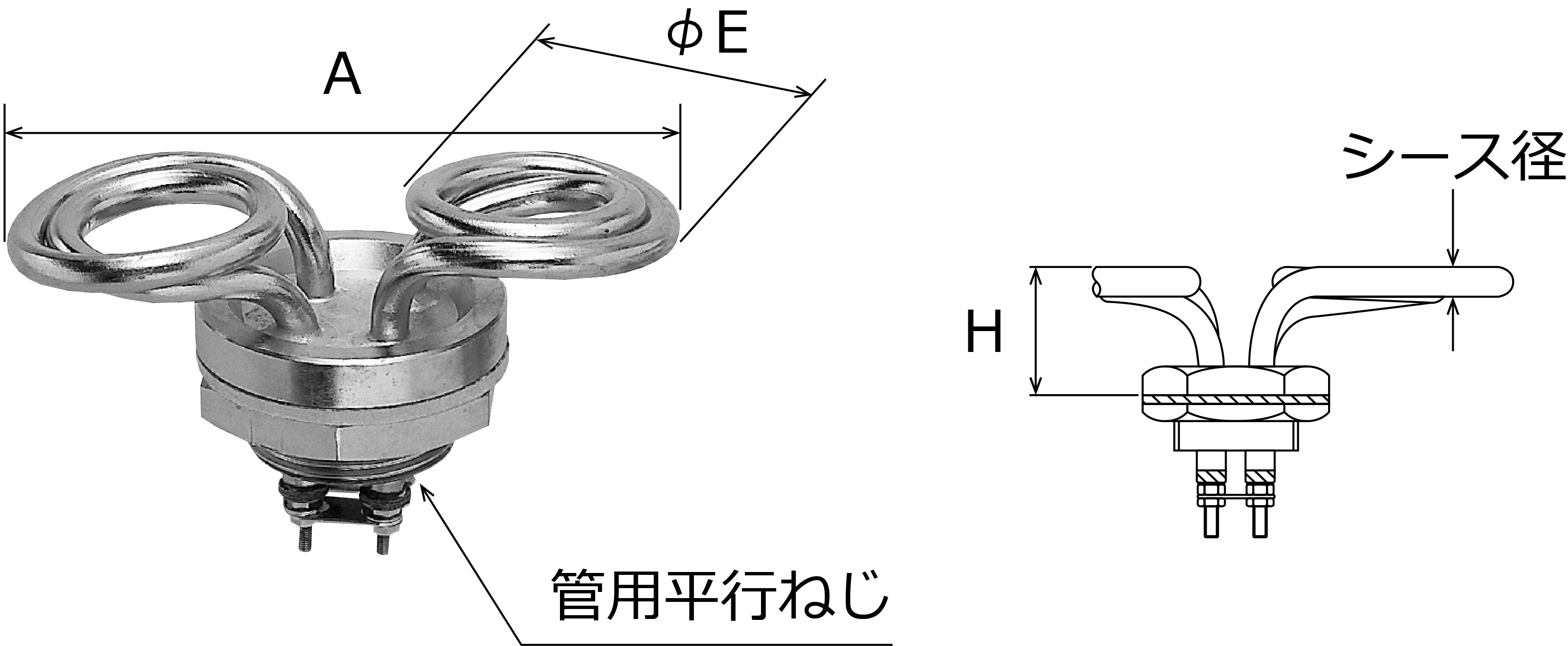

単相花型（シース材質：銅パイプニッケルメッキ仕上げ）
形狀
標準仕様
| 型番 | 電圧 | 容量 | A | E | H | シース徑 | 管用平行ねじ | 商品コード |
|---|---|---|---|---|---|---|---|---|
| PIF-1 | 100 / 200V | 1kw | 130 | Ф60 | 42.5 | Ф8 | G11/4 | PF1 |
| PIF-2 | 100 / 200V | 2kw | 190 | Ф90 | 44 | Ф10 | G11/4 | PF2 |
| PIF-3 | 100 / 200V | 3kw | 220 | Ф95 | 44 | Ф10 | G11/4 | PF3 |

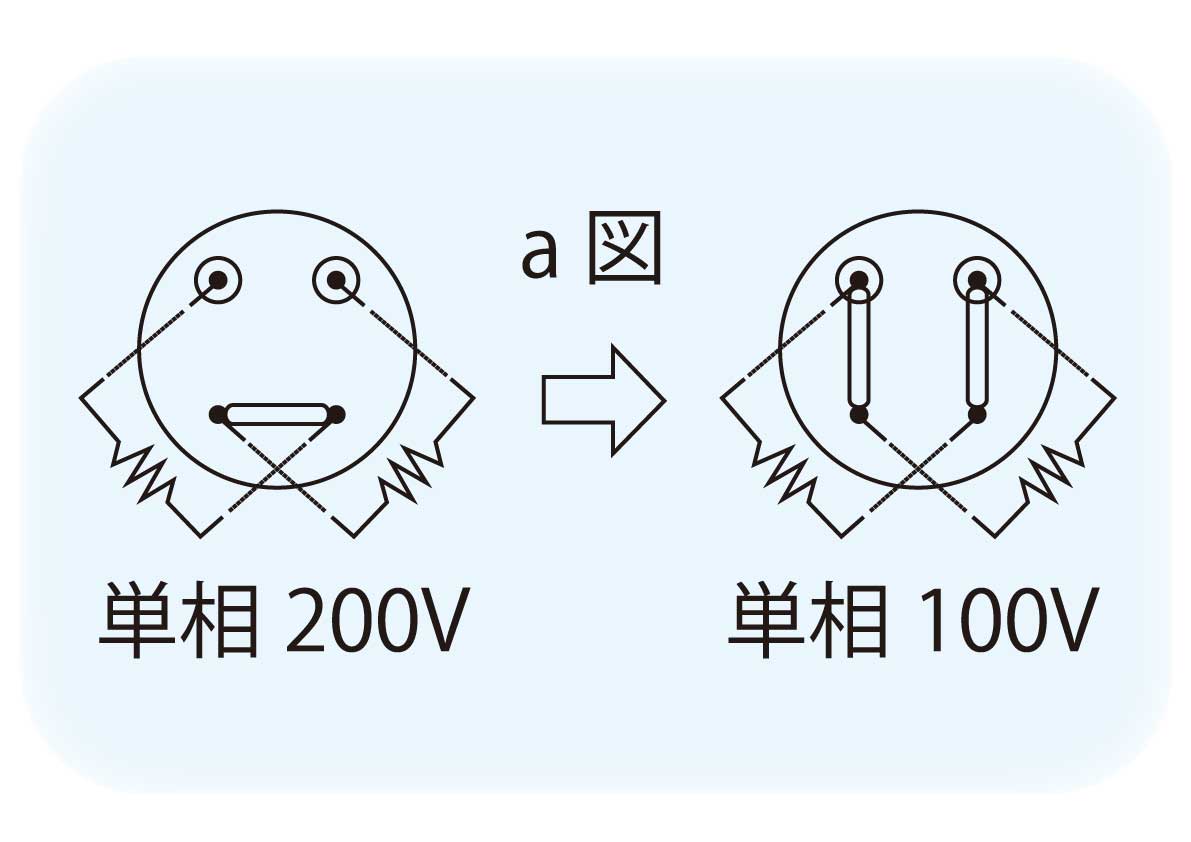

出荷時は200V用に結線しています。100Vでご使用の場合は、付屬の短絡バーをご使用ください(a図參照)。
結線図

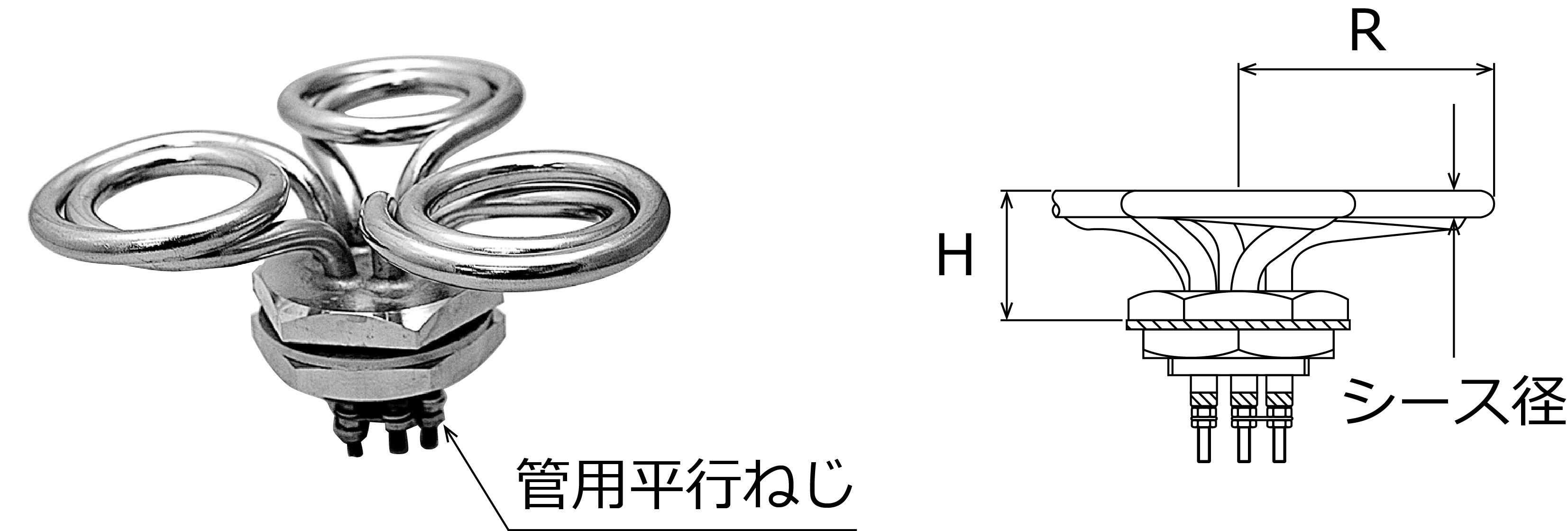

三相花型（シース材質：銅パイプニッケルメッキ仕上げ）
形狀
標準仕様
| 型番 | 電圧 | 容量 | H | R | シース徑 | 管用平行ねじ | 商品コード |
|---|---|---|---|---|---|---|---|
| P3F-1 | 200V | 1kw | 45 | 65 | Ф8 | G11/2 | PF31 |
| P3F-2 | 200V | 2kw | 45 | 95 | Ф10 | G11/2 | PF32 |
| P3F-3 | 200V | 3kw | 45 | 105 | Ф10 | G11/2 | PF33 |
