サミコン230
特殊発熱體の両面を耐熱性絶縁層で接著した薄くて、軽い、フレキシブル性に富んだ面狀ヒーターです。
三角、丸型、穴?打抜き、切込み加工など、形狀に合わせて最適な設計ができます。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお?dú)葺Xにどうぞ。
工業用?産業用ヒーターのことなら坂口電熱株式會社 > 製品情報 > ヒーター?加熱裝置 > シリコーンラバーヒーター > サミコン230

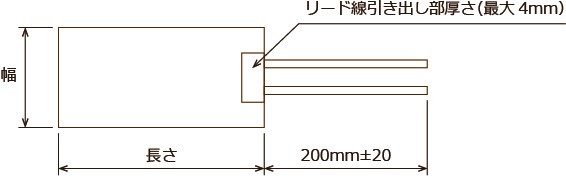

角型
形狀
| 発熱體 | 鉄クローム系合金箔?SUS系合金箔 |
|---|---|
| 絶縁層 | ガラスクロス入りシリコーンゴム |
| リード線 | シリコーンガラス耐熱電線 |
| 使用溫度範囲 | -55℃～230℃（MAX：表面） |
| 電力許容差 | ±10% |
| 絶縁抵抗値 | DC500Vメガーにて100MΩ以上 |
| 耐電圧 | 150V以下のもの 1000V/分 150Vを超えるもの 1500V/分 |
| 厚さ | 1mm（端子部除く） |
標準仕様
| 幅×長さ(mm) | 電圧（V） | 容量（W） | ワット密度（W/cm2） | コード番號 |
|---|---|---|---|---|
| 23×100 | 100 | 20 | 0.9 | SAM0210 |
| 30×100 30×200 30×300 30×400 |
100 100 100 100 |
30 60 90 120 |
1.0 1.0 1.0 1.0 |
SAM0310 SAM0320 SAM0330 SAM0340 |
| 50×50 50×100 50×200 50×300 50×400 |
100 100 100 100 100 |
30 50 100 120 140 |
1.2 1.0 1.0 0.8 0.7 |
SAM055 SAM0510 SAM0520 SAM0530 SAM0540 |
| 70×100 70×200 70×300 70×400 |
100 100 100 100 |
70 140 200 250 |
1.0 1.0 1.0 0.9 |
SAM0710 SAM0720 SAM0730 SAM0740 |
| 100×100 100×200 100×300 100×400 |
100 100 100 100 |
100 200 260 300 |
1.0 1.0 0.9 0.8 |
SAM1010 SAM1020 SAM1030 SAM1040 |
| 130×100 130×200 130×300 130×400 |
100 100 100 100 |
130 260 330 430 |
1.0 1.0 0.8 0.8 |
SAM1310 SAM1320 SAM1330 SAM1340 |
| 150×100 150×200 150×300 150×400 |
100 100 100 100 |
150 300 400 550 |
1.0 1.0 0.9 0.9 |
SAM1510 SAM1520 SAM1530 SAM1540 |
| 50×100 50×200 100×100 100×200 |
200 200 200 200 |
50 100 100 200 |
1.0 1.0 1.0 1.0 |
SAM05102 SAM05202 SAM10102 SAM10202 |

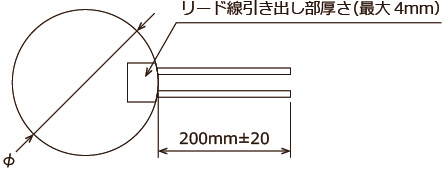

丸型
形狀
| 発熱體 | 鉄クローム系合金箔?SUS系合金箔 |
|---|---|
| 絶縁層 | ガラスクロス入りシリコーンゴム |
| リード線 | シリコーンガラス耐熱電線 |
| 使用溫度範囲 | -55℃～230℃（MAX：表面） |
| 電力許容差 | ±10% |
| 絶縁抵抗値 | DC500Vメガーにて100MΩ以上 |
| 耐電圧 | 150V以下のもの 1000V/分 150Vを超えるもの 1500V/分 |
| 厚さ | 1mm（端子部除く） |
標準仕様
| 形狀 | 電圧（V） | 容量（W） | ワット密度（W/cm2） | コード番號 |
|---|---|---|---|---|
| φ80 | 100 | 50 | 1.0 | SAM80M |
| φ100 | 100 | 80 | 1.0 | SAM100M |
| φ120 | 100 | 110 | 1.0 | SAM120M |
その他特殊形狀、仕様も承ります。
使用上の注意
●本製品は工業用製品です。
●屋內使用専用で、防水構造ではありません。ヒーターに水?溶液などをかけないでください。
●被加熱物への密著度合が低いと異常高溫となり、早期斷線の原因となります。
●被加熱物へ接著してご使用の場合は、弊社営業擔當にご相談ください。
●金屬ブロックに挾み込んでご使用される場合は、シリコーンラバーが金屬ブロックに融著する場合があります。
●リード線の接合部は外部的な力（引っ張り?曲げなど）に特に弱いのでご注意ください。
●ヒーターには可燃物を近づけないでください。火災の原因になります。
●ヒーターを重ねて使用しないでください。異常高溫となり早期斷線の原因となります。
●使用狀況に応じ、電圧制御または溫度調節器を使用し、ヒーター表面溫度にて溫度管理を行ってください。
●大気中で空焼きしないでください。
