サミコンスーパー340Ⅱ
高溫のヒーターエレメントを耐熱性のよい電気絶縁材料で接著した薄くて軽い、フレキシブル性に富んだ面狀ヒーターです。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。
工業用?産業用ヒーターのことなら坂口電熱株式會社 > 製品情報 > ヒーター?加熱裝置 > シリコーンラバーヒーター > サミコンスーパー340Ⅱ
標準仕様
| ヒーター表面溫度 ※ | 最高使用溫度300℃( 常用250℃) ( 実際の使用環境により使用できる溫度は変わります) |
|---|---|
| 容量公差 | W±10％ |
| 絶縁抵抗 | DC500V メガで100MΩ以上 |
| 絶縁耐圧 | 150V 以下のもの：AC1000V/1 分 150V を超えるもの：AC1500V/1 分 |
| 圧縮加重値( 均等) | 0.49Mpa( 5kg/cm² )( リード接続部は除きます) |
| 厚さ | 1.15mm( リード接続部は除きます) |
| リード長 | 300L |
| 最大製作寸法 | 350mm×2000mm |
| 曲げR | 10R 以上 |
※高溫での使用にご満足いただくために、弊社では被加熱物への特殊接著加工をお引き受け致します。
最高使用溫度は弊社試験データに基づく數値で、保証値ではありません。
実際の使用環境により使用できる溫度は変わります。
詳しくは弊社営業擔當にお問い合わせください。

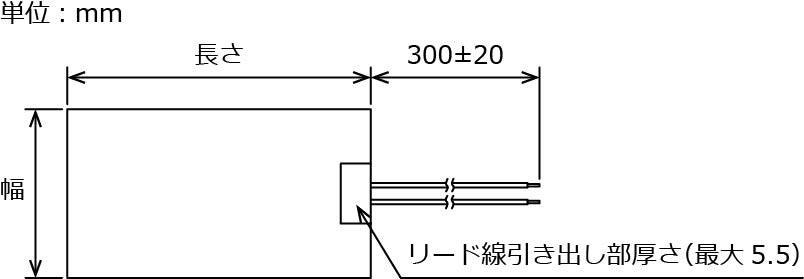

| サイズ(mm) (W×L) | リード AWG | リード長 | 電圧 (V) | 容量 (W) | 商品コード |
|---|---|---|---|---|---|
| 25×130 | 22 | 300L( 黃/ 白) | 100 | 65 | SSAM2105 |
| 25×255 | 22 | 300L( 黃/ 白) | 100 | 130 | SSAM2110 |
| 25×380 | 22 | 300L( 黃/ 白) | 100 | 190 | SSAM2115 |
| 25×510 | 22 | 300L( 黃/ 白) | 100 | 250 | SSAM2120 |
| 25×630 | 18 | 300L( 黃/ 白) | 100 | 300 | SSAM2125 |
| 50×130 | 22 | 300L( 黃/ 白) | 100 | 130 | SSAM2205 |
| 50×255 | 22 | 300L( 黃/ 白) | 100 | 250 | SSAM2210 |
| 75×130 | 22 | 300L( 黃/ 白) | 100 | 200 | SSAM2305 |
| 75×255 | 18 | 300L( 黃/ 白) | 100 | 380 | SSAM2310 |
| 100×130 | 22 | 300L( 黃/ 白) | 100 | 250 | SSAM2405 |
| 100×255 | 18 | 300L( 黃/ 白) | 100 | 500 | SSAM2410 |
| 130×130 | 18 | 300L( 黃/ 白) | 100 | 330 | SSAM2505 |
| 130×255 | 16 | 300L( 黃/ 白) | 100 | 660 | SSAM2510 |
| 150×130 | 18 | 300L( 黃/ 白) | 100 | 390 | SSAM2605 |
| 150×255 | 16 | 300L( 黃/ 白) | 100 | 760 | SSAM2610 |
| 150×380 | 14 | 300L( 黃/ 白) | 100 | 1100 | SSAM2615 |
| 150×510 | 12 | 300L( 黃/ 白) | 100 | 1500 | SSAM2620 |
※上記仕様以外の電圧?容量密度でも製作可能です。
※専用接著剤もご用意しております。
特性

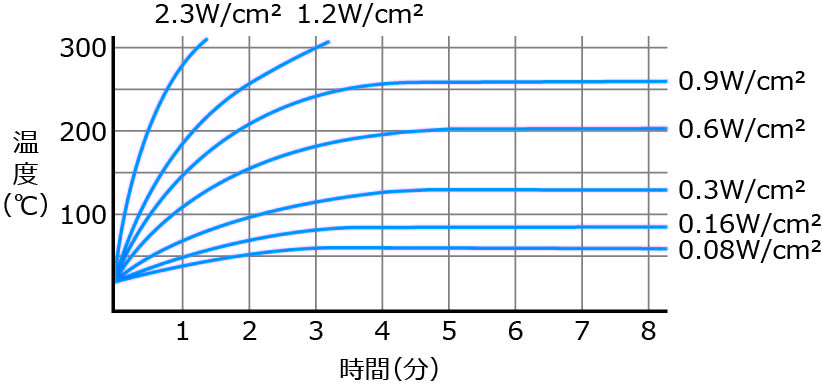

飽和曲線(常溫の靜止空気中に吊り下げた際のヒーター表面溫度)
※使用環境によりヒーターの溫度は変化しますので參考値となります。
使用上の注意
●本製品は工業用製品です。
●屋內使用専用で、防水構造ではありません。ヒーターに水?溶液などをかけないでください。
●被加熱物への密著度合が低いと異常高溫となり、早期斷線の原因となります。
●被加熱物へ接著してご使用の場合は、弊社営業擔當にご相談ください。
●標準仕様の製品は、原則として金屬ブロックに挾み込んで使用しないでください。
金屬ブロックに挾み込んでのご使用を希望される場合には、弊社営業擔當にご相談ください。
●リード線の接合部は外部的な力（引っ張り?曲げなど）に特に弱いのでご注意ください。
●ヒーターには可燃物を近づけないでください?；馂膜卧颏摔胜辘蓼埂?br /> ●ヒーターを重ねて使用しないでください。異常高溫となり早期斷線の原因となります。
●使用狀況に応じ、電圧制御または溫度調節器を使用し、ヒーター表面溫度にて溫度管理を行ってください。
●大気中で空焼きしないでください。
