ワトロー熱電対コネクター

ワトロー社の熱電対コネクターは、熱電対や補償導線を接続するためのコネクターです。ASTM International/ANSIカラーコードを採用しています。

特長

商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。

熱電対タイプ	耐熱溫度 (℃)	ASTM E230/ANSI カラーコード	ピン寸法 (mm)	商品コード		商品コード(WATLOW型式)
熱電対タイプ	耐熱溫度 (℃)	ASTM E230/ANSI カラーコード	ピン寸法 (mm)	プラグ	ジャック	プラグ	ジャック
K(CA)	215	■黃色	間隔：11.1 ＋：φ3.97 －：φ4.76	SCM-K-WAT	SCF-K-WAT	SCM-K-NAT	SCF-K-NAT
J(IC)	215	■黒色		SCM-J-WAT	SCF-J-WAT	SCM-J-NAT	SCF-J-NAT
T(CC)	215	■青色		SCM-T-WAT	SCF-T-WAT	SCM-T-NAT	SCF-T-NAT
R(Pt-13% Rh/Pt)	215	■緑色		SCM-S-WAT	SCF-S-WAT	SCM-S-NAT	SCF-S-NAT

補償導線を取付ける際にキャップを外したり、端子部のねじに素線を巻き付ける必要がありません。
むき出した素線をプラグかジャックに差し込み、ねじを締めるだけで取付完了です。
※クイッキー?コネクターの寸法は、標準コネクターと同等です。


①あらかじめ、ドライバーで端子ねじを緩めておきます。	②補償導線をむいてコネクターに差し込みます。	③２つの端子ねじを締めます。

	むき出した熱電対素線を接続部のワッシャーに差し込んで、締め付けるだけで完了です。ねじの周りには決して線を巻き付けないでください。

熱電対タイプ	耐熱溫度 (℃)	ASTM E230/ANSI カラーコード	ピン寸法 (mm)	商品コード		商品コード(WATLOW型式)
熱電対タイプ	耐熱溫度 (℃)	ASTM E230/ANSI カラーコード	ピン寸法 (mm)	プラグ	ジャック	プラグ	ジャック
K(CA)	215	■黃色	間隔：11.1 ＋：φ3.97 －：φ4.76	SKM-K-WAT	SKF-K-WAT	SKM-K-NAT-ASSY	SKF-K-NAT-ASSY
J(IC)	215	■黒色		SKM-J-WAT	SKF-J-WAT	SKM-J-NAT-ASSY	SKF-J-NAT-ASSY
T(CC)	215	■青色		SKM-T-WAT	SKF-T-WAT	SKM-T-NAT-ASSY	SKF-T-NAT-ASSY

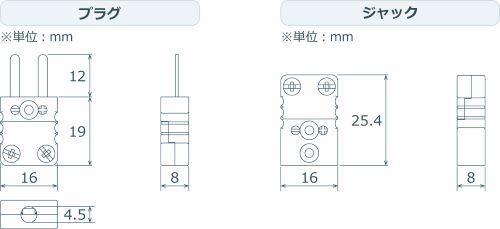

熱電対タイプ	耐熱溫度 (℃)	ASTM E230/ANSI カラーコード	ピン寸法 (mm)	商品コード		商品コード(WATLOW型式)
熱電対タイプ	耐熱溫度 (℃)	ASTM E230/ANSI カラーコード	ピン寸法 (mm)	プラグ	ジャック	プラグ	ジャック
K(CA)	200	■黃色	間隔：7.9 ＋：φ2.3 －：φ3.2	MCM-K	MCF-K	MCM-K-NAT	MCF-K-NAT
J(IC)	200	■黒色		MCM-J	MCF-J	MCM-J-NAT	MCF-J-NAT
T(CC)	200	■青色		MCM-T	MCF-T	MCM-T-NAT	MCF-T-NAT
R(Pt-13% Rh/Pt)	200	■緑色		MCM-R	MCF-R	MCM-R-NAT	MCF-R-NAT

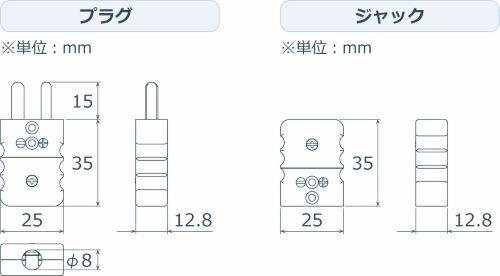

熱電対タイプ	ASTM E230/ANSI カラーコード	ピン寸法 (mm)	商品コード
熱電対タイプ	ASTM E230/ANSI カラーコード	ピン寸法 (mm)	プラグ	ジャック
K(CA)	■黃色	間隔：11.1 ＋徑：φ3.97 －徑：φ4.78	912K	―
J(IC)	■黒色		912J	913J
R(Pt-13% Rh/Pt)	■緑色		912R	913R

※在庫なくなり次第販売終了です

▼ケーブルクランプ

商品コード	対応コネクター（下記2種）
SAC-220	?標準コネクター ?クイッキー?コネクター
