補償導線
熱電対のリード線として用いられるものです。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお?dú)葺Xにどうぞ。
工業用?産業用ヒーターのことなら坂口電熱株式會社 > 製品情報 > 溫度センサー?溫度調節器 > 溫度センサー部品 > 補償導線
標準仕様
| 品名 | 商品 コード | 公稱斷面積 （mm2） | 心線構成 素線數/素線徑 | 仕上外徑 （mm） | 使用 熱電対 | 許容差 (μV) |
被覆色（JIS區分2） JIS C 1610-1995 | ||
|---|---|---|---|---|---|---|---|---|---|
| 表面 被覆 | 極性色 | ||||||||
| WX-H ガラス被覆 |
WH050 WH075 WH125 WH200 |
0.5 0.75 1.25 2.0 |
7/0.3 30/0.18 4/0.65 7/0.65 |
2.3×4.0 2.5×4.5 3.1×5.4 3.5×6.2 |
K | ±100 | 青 | ＋ 赤 |
－ 白 |
| VX-G ビニール被覆 |
VG050 VG075 VG125 VG200 |
0.5 0.75 1.25 2.0 |
7/0.3 30/0.18 4/0.65 7/0.65 |
3.2×5.1 3.5×5.7 4.4×7.1 4.8×7.9 |
K | ±100 | 青 | ＋ 赤 |
－ 白 |
| TX-H ガラス被覆 |
TH050 TH125 |
0.5 1.25 |
7/0.3 4/0.65 |
2.3×4.0 3.1×5.4 |
T | ±100 | 茶 | ＋ 赤 |
－ 白 |
| TX-Ｇ ビニール被覆 |
TG050 TG125 |
0.5 1.25 |
7/0.3 4/0.65 |
3.2×5.1 4.4×7.1 |
T | ±100 | 茶 | ＋ 赤 |
－ 白 |
| RX-H ガラス被覆 |
RH050 RH200 |
0.5 2.0 |
7/0.3 7/0.65 |
2.3×4.0 3.5×6.2 |
R | ±60 | 黒 | ＋ 赤 |
－ 白 |
上記以外の特殊補償導線の注文も承ります。
熱電対のタイプに合わせたものをお選びください。

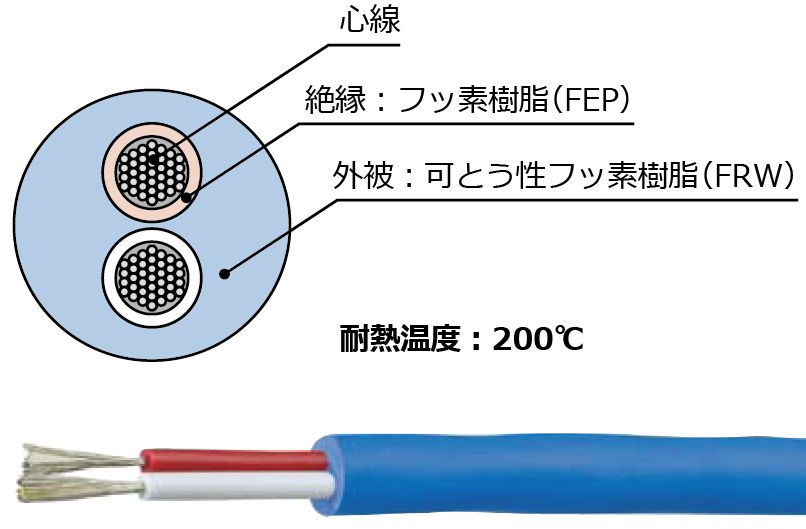

フレキシブル耐曲げ捻じれ性補償導線
| 商品コード | KXF020 | |
|---|---|---|
| 心線 | 熱電対の種類 | K |
| 公稱斷面積（SQ） | 0.2 | |
| 心線構成（本/mm） | 30/0.1 | |
| 心線外徑 | 0.63 | |
| 絶縁 | 絶縁被覆厚 | 0.30 |
| 絶縁體外徑（約 mm） | 1.23 | |
| 外被 | 外被被覆厚 | 0.80 |
| 仕上外徑（約 mm） | 4.1 | |
| 電気特性 | 耐電圧（V/min） | AC500 |
| 絶縁抵抗（MΩ?km） | 500以上 | |
| 概算質量（kg/km） | 31 | |
| 1巻 | 100m | |
| 耐熱溫度 | 200℃ | |
※Kタイプφ0.5シース熱電対（MAX200℃環境対応）に使用している補償導線です。詳細は こちら をご確認ください。

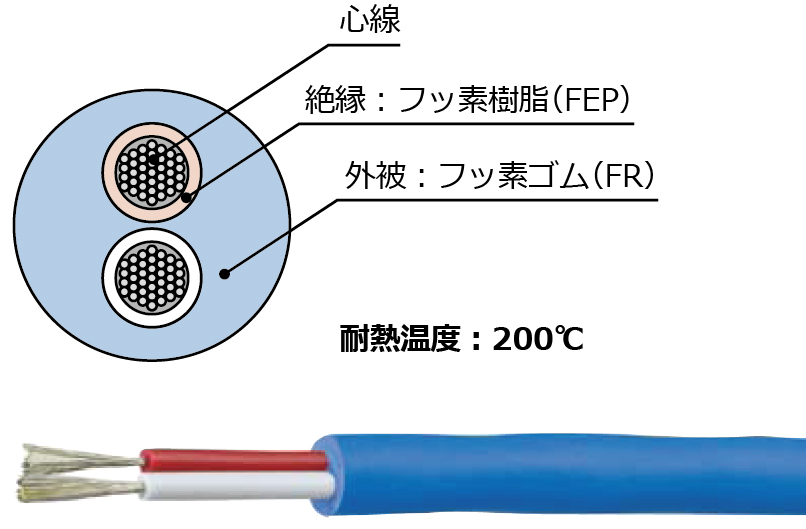

フレキシブル耐曲げ捻じれ性 UL 補償導線
| 商品コード | KXFUL020 | |
|---|---|---|
| 心線 | 熱電対の種類 | K |
| 公稱斷面積（SQ） | 0.2 | |
| 心線構成（本/mm） | 30/0.1 | |
| 心線外徑 | 0.63 | |
| 絶縁 | 絶縁被覆厚 | 0.3 |
| 絶縁體外徑（約 mm） | 1.23 | |
| 外被 | 外被被覆厚 | 0.8 |
| 仕上外徑（約 mm） | 4.1 | |
| 電気特性 | 耐電圧（V/min） | AC1500 |
| 絶縁抵抗（MΩ?km） | 1500以上 | |
| 概算質量（kg/km） | 29 | |
| 1巻 | 153m | |
| 耐熱溫度 | 200℃ | |
| 規格 | UL | |
| 備考 | RoHS2指令対応品 | |
