オメガ熱電対コネクター
アメリカ? オメガ社の熱電対コネクターは、熱電対や補償導線を接続するためのコネクターです。ASTM International/ANSIカラーコードを採用した製品です。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお?dú)葺Xにどうぞ。
工業用?産業用ヒーターのことなら坂口電熱株式會社 > 製品情報 > 溫度センサー?溫度調節器 > 溫度センサー部品 > オメガ熱電対コネクター
標準コネクター- SMPミニチュアコネクター
- ミニチュアコネクター クランプキャップ付（K）
- 別売品
- シールド端子付3ピン熱電対コネクター
- 高溫用セラミックミニチュアコネクター
- パネル式ミニチュアコネクター（ジャック）
標準コネクター
| 熱電対 タイプ | 耐熱溫度 (℃) | ASTM/ANSI カラーコード | ピン寸法 (mm) | 商品コード | |
|---|---|---|---|---|---|
| プラグ | ジャック | ||||
| K(CA) | 180 | 黃色 | 間隔：11 ＋：φ4 －：φ4.8 |
OSTW-K-M | OSTW-K-F |
SMPミニチュアコネクター
| 熱電対 タイプ | 耐熱溫度 (℃) | ASTM E230/ANSI カラーコード | ピン寸法 (mm) | 商品コード | 商品コード (オメガ型式) | ||
|---|---|---|---|---|---|---|---|
| プラグ | ジャック | プラグ | ジャック | ||||
| K(CA) | 180 | 黃色 | 間隔：7.9 ＋：φ2.3 －：φ3.2 |
SMP-K-M | SMP-K-F | SMPW-K-M | SMPW-K-F |
| T(CC) | 180 | 青色 | SMP-T-M | SMP-T-F | SMPW-T-M | SMPW-T-F | |
ミニチュアコネクター クランプキャップ付（K）
| 熱電対 タイプ | 耐熱溫度 (℃) | ASTM/ANSI カラーコード | ピン寸法 (mm) | 商品コード | |
|---|---|---|---|---|---|
| プラグ | ジャック | ||||
| K(CA) | 180 | 黃色 | 間隔：7.9 ＋：φ2.3 －：φ3.2 |
SMPW-CC-K-M | SMPW-CC-K-F |
別売品

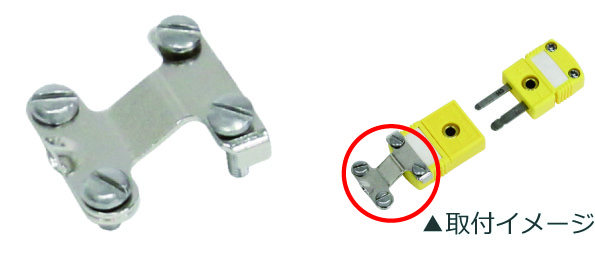

▼ケーブルクランプ
| 商品コード | 対応コネクター（下記1種） |
|---|---|
| PCLM-SMP | SMPミニチュアコネクター |

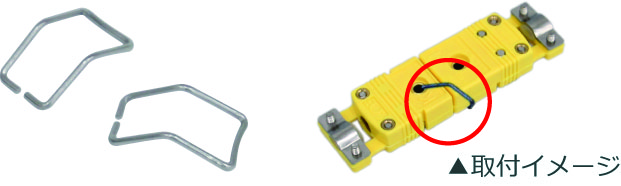

▼安全クリップ
| 商品コード | 対応コネクター（下記2種） |
|---|---|
| SMCL | ?SMPミニチュアコネクター ?ミニチュアコネクター クランプキャップ付（K） |
シールド端子付3ピン熱電対コネクター
| 熱電対 タイプ | 耐熱溫度 (℃) | ASTM E230/ANSI カラーコード | 商品コード | |
|---|---|---|---|---|
| プラグ | ジャック | |||
| K(CA) | 180 | 黃色 | OTP-K-M | OTP-K-F |
高溫用セラミックミニチュアコネクター
| 熱電対 タイプ | 耐熱溫度 (℃) | ASTM E230/ANSI カラーコード | ピン寸法 (mm) | 商品コード | |
|---|---|---|---|---|---|
| プラグ | ジャック | ||||
| K(CA) | 650 | 黃色 | 間隔：7.9 ＋：φ2.3 －：φ3.2 |
SHX-K-M | SHX-K-F |
パネル式ミニチュアコネクター（ジャック）
 |
 |
|
| パネル取付け専用のジャック側コネクターです。ミニチュアコネクターのプラグ側が使用可能です。 | ||
| 熱電対 タイプ | 耐熱溫度 (℃) | ASTM E230/ANSI カラーコード | 商品コード |
|---|---|---|---|
| K(CA) | 180 | 黃色 | MPJ-K-F |
