TEサーモカップルコネクター
ワンタッチ接続により、熱電対の接続時間が大幅短縮可能です。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。
工業用?産業用ヒーターのことなら坂口電熱株式會社 > 製品情報 > 溫度センサー?溫度調節器 > 溫度センサー部品 > TEサーモカップルコネクター
TE-1
| 項目 | 製品仕様 | |
|---|---|---|
| 商品名 | リセコネクター | |
| 熱電対タイプ | Kタイプ | |
| 極數 | 2Pos | |
| 使用溫度範囲 | －20℃～220℃※ | |
| 材料 | コンタクト | +側：クロメル/－側：アルメル |
| ハウジング | 熱可塑性樹脂、黃色 | |
| ストレインリリーフ | ステンレス鋼 | |
| ワイヤー結線方式 | スプリングターミナル | |
| 適用電線サイズ | AWG＃32～＃20 | |
| 商品コード | TE-1 | |
| TE型番 | 1-2299959-1 | |
※使用溫度範囲150℃～220℃で連続使用する場合、コネクターへのワイヤー再結線?再使用は出來ません。

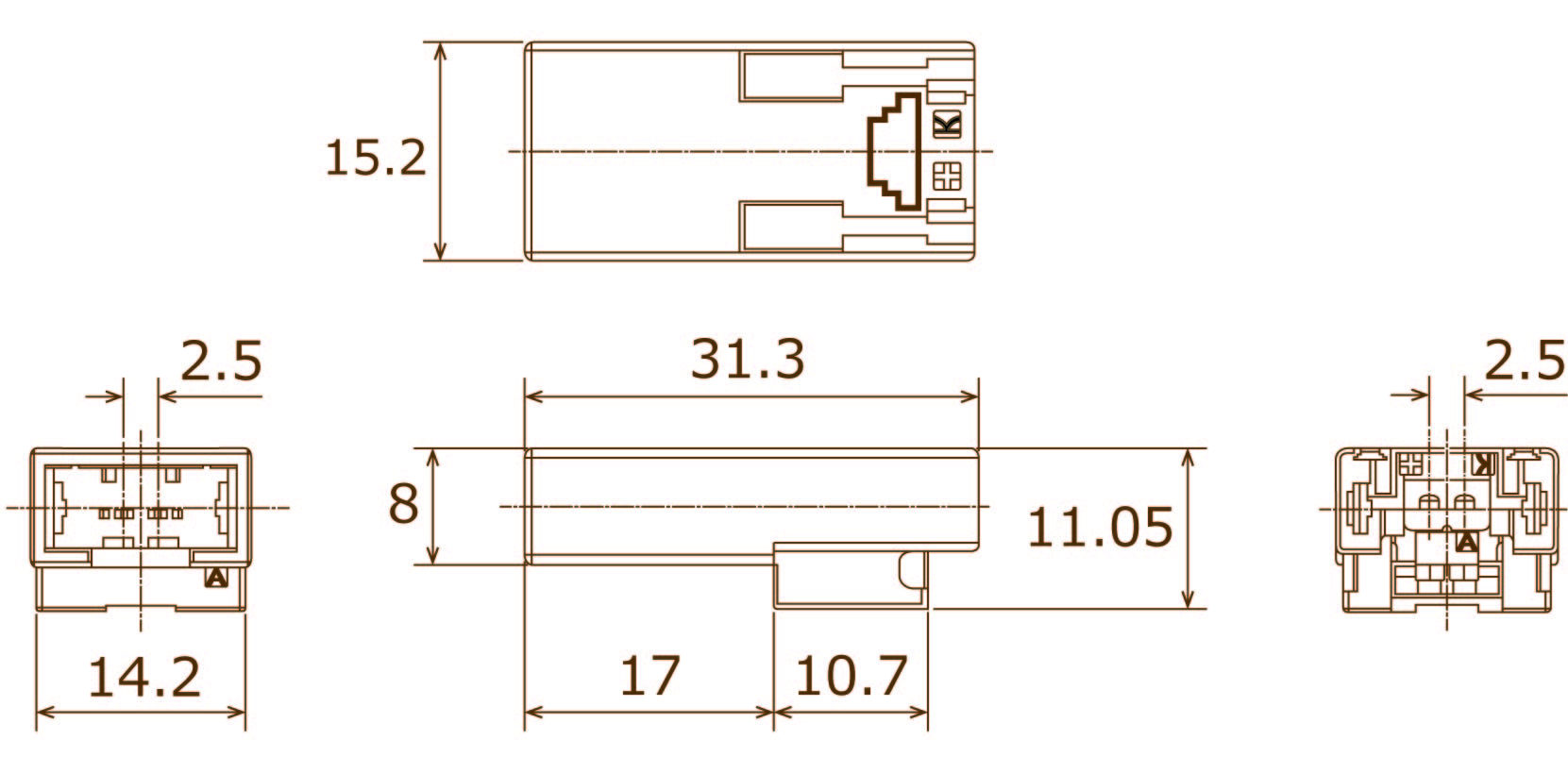

TE-2
| 項目 | 製品仕様 | |
|---|---|---|
| 商品名 | タブコネクター(フリーハンギング) | |
| 熱電対タイプ | Kタイプ | |
| 極數 | 2Pos | |
| 使用溫度範囲 | －20℃～220℃※ | |
| 材料 | コンタクト | +側：クロメル/－側：アルメル |
| ハウジング | 熱可塑性樹脂、黃色 | |
| ストレインリリーフ | ステンレス鋼 | |
| ワイヤー結線方式 | スプリングターミナル | |
| 適用電線サイズ | AWG＃32～＃20 | |
| 商品コード | TE-2 | |
| TE型番 | 1-2299960-1 | |
※使用溫度範囲150℃～220℃で連続使用する場合、コネクターへのワイヤー再結線?再使用は出來ません。

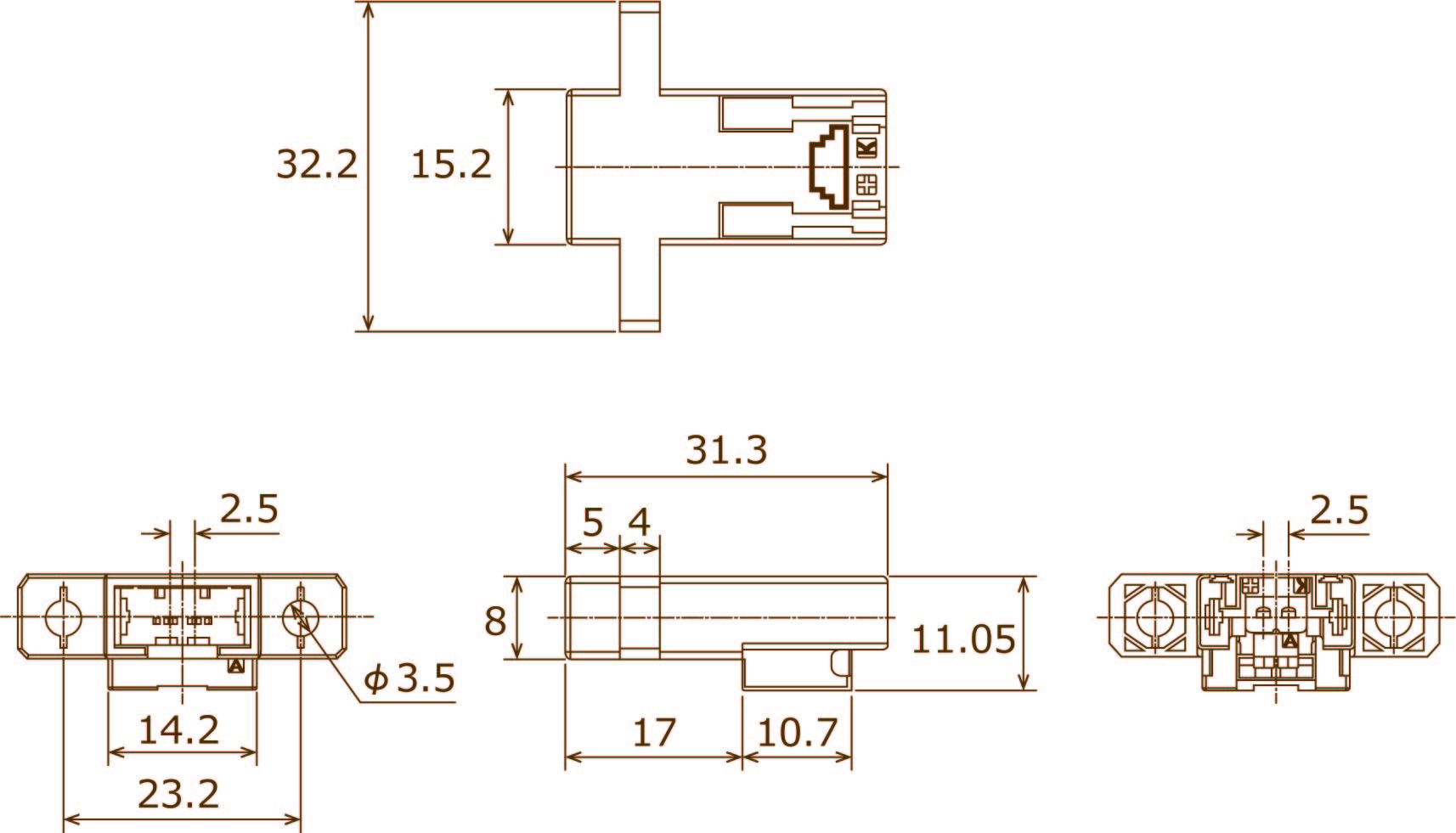

TE-3
| 項目 | 製品仕様 | |
|---|---|---|
| 商品名 | タブコネクター(パネルマウント) | |
| 熱電対タイプ | Kタイプ | |
| 極數 | 2Pos | |
| 使用溫度範囲 | －20℃～220℃※ | |
| 材料 | コンタクト | +側：クロメル/－側：アルメル |
| ハウジング | 熱可塑性樹脂、黃色 | |
| ストレインリリーフ | ステンレス鋼 | |
| ワイヤー結線方式 | スプリングターミナル | |
| 適用電線サイズ | AWG＃32～＃20 | |
| 商品コード | TE-3 | |
| TE型番 | 2-2299960-1 | |
※使用溫度範囲150℃～220℃で連続使用する場合、コネクターへのワイヤー再結線?再使用は出來ません。
TE-4
| 項目 | 製品仕様 | |
|---|---|---|
| 商品名 | スプリングターミナルオープナー | |
| 商品コード | TE-4 | |
| TE型番 | 2295226-1 | |
使用方法?オプション

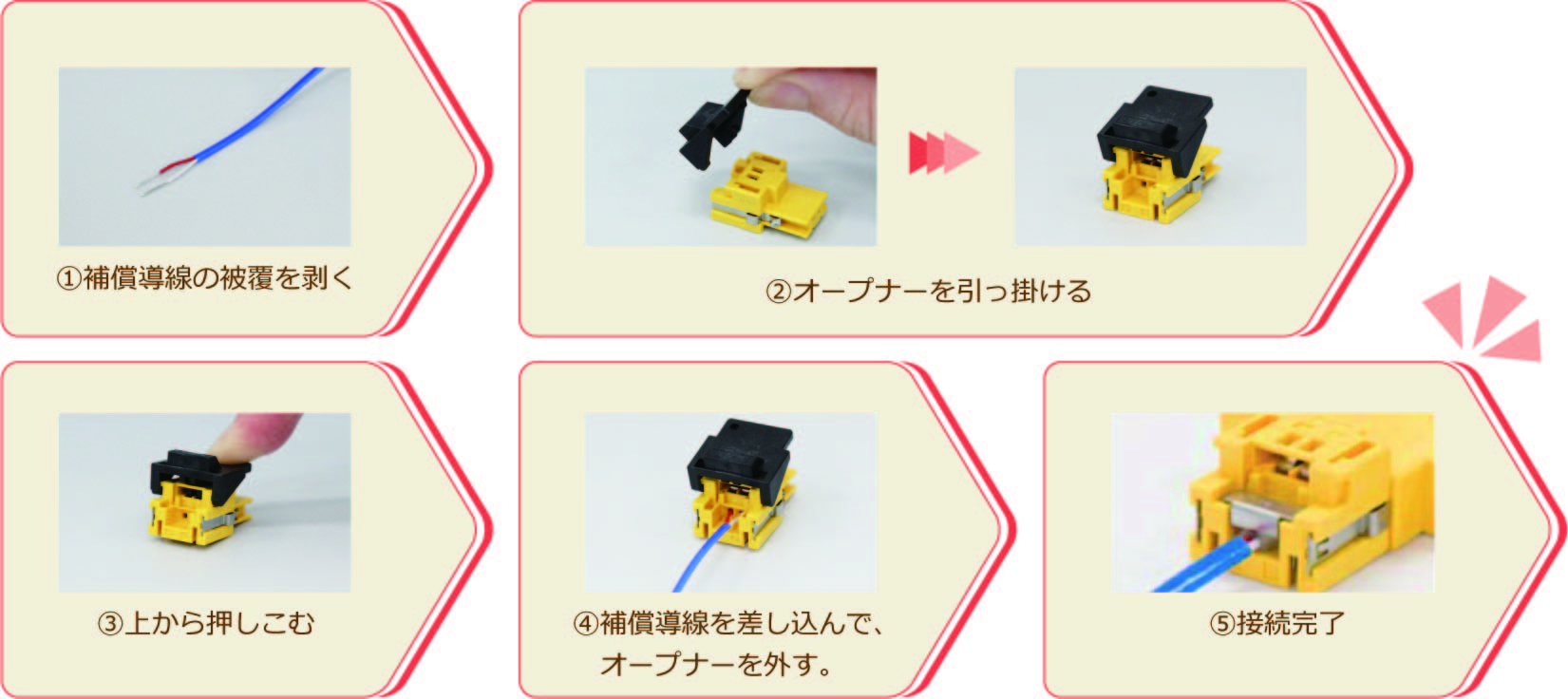

使用方法
使用動畫
ご使用方法は こちら をご參照ください。

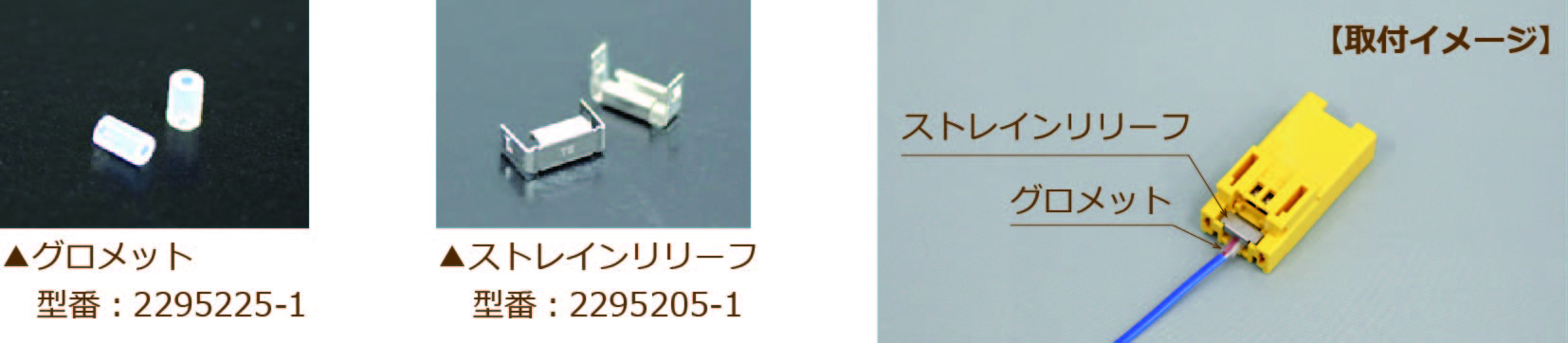

オプション
オプションパーツのグロメットとストレインリリーフを使用するとより強固に固定されるため、引っ張りに強くなります。
詳細は弊社営業擔當にご相談ください。
