小型圧力センサー（変換器）
PX119圧力センサー（変換器）は、小型計器が必要な場所での材料処理、産業機器、攜帯機器用途に最適です。 本體は1枚のステンレス鋼から機械加工されているため、內部の電子部品がより強固に保護されています。ピエゾ抵抗セラミックセンサに加えてASIC信號調整機能を備え、優れた溫度補償出力があります。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。
工業用?産業用ヒーターのことなら坂口電熱株式會社 > 製品情報 > 溫度センサー?溫度調節器 > オメガ製品 > 小型圧力センサー（変換器）
【小型圧力センサー】標準仕様
| 精度 | 0.50％のBFSL |
|---|---|
| 圧力範囲 | 0.1～34.5MPa |
| 出力電圧/供給電圧 | 4～20 mA:8～30 Vdc |
| 外部接続 | DIN 43650C （ミニDIN) |
| 出力配線 | ピン1：電源 (+)、ピン2：電源 (-) |
| 長期ドリフト | <0.3% FS @ 25°C |
| 熱的誤差 | 0.05 Mpa ≥ 0.68 Mpa: 0.018% FS/°C |
| 0.68 Mpa > 2.76 Mpa: 0.016% FS/°C | |
| 2.76 Mpa ≥ 6.9 Mpa: 0.019% FS/°C | |
| 6.9 Mpa > 20.7 Mpa: 0.021% FS/°C | |
| 20.7 Mpa ≥ 34.5 Mpa: 0.028% FS/°C | |
| 補償溫度 | 0～85°C |
| 動作溫度 | -40～135°C |
| プロセス接続 | ¼ NPTオス |
| 構造 | 304SS |
| 接液部材質 | 304 SSとセラミック、Al2O3、NBR標準 |
| 振動 | 0.4 Mpa未満では10 g (20～2000 Hz)、 0.4 Mpa以上では20 g (20～500 Hz) |
| 保護 | 過電圧、短絡、逆極性 |
| 応答時間 | 1ms |
| イングレスプロテクション | IP65 |
| 重量 | 70g |

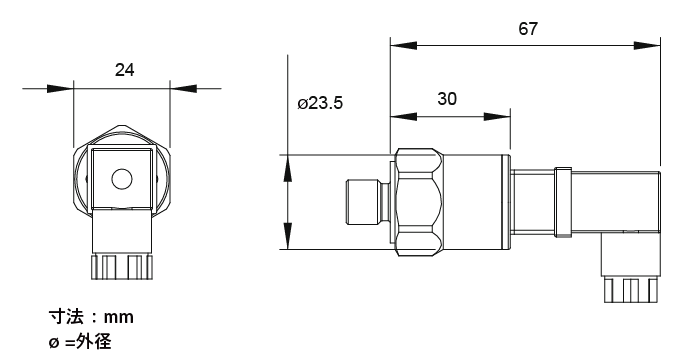

形狀図
【小型圧力センサー】製品一覧
| 範囲 |
% 耐圧 |
% 破裂 | ミニDIN接続 |
|---|---|---|---|
| Mpa | |||
| 絶対圧力 | |||
| 0.1 | 193.4% | 386.7% | PX119-015AI |
| 0.21 | 193.4% | 241.7% | PX119-030AI |
| 0.69 | 290.1% | 362.6% | PX119-100AI |
| 1.03 | 193.4% | 241.7% | PX119-150AI |
| 2.1 | 193.4% | 241.7% | PX119-300AI |
| 4.2 | 241.7% | 290.1% | PX119-600AI |
| 6.9 | 290.1% | 362.6% | PX119-1KAI |
| 10.3 | 193.4% | 241.7% | PX119-1.5KAI |
| 20.7 | 193.4% | 241.7% | PX119-3KAI |
| 34.5 | 188.5% | 188.5% | PX119-5KAI |
| ゲージ圧力 | |||
| 0.1 | 193.4% | 386.7% | PX119-015GI |
| 0.21 | 193.4% | 241.7% | PX119-030GI |
| 0.69 | 290.1% | 507.6% | PX119-100GI |
| 1.03 | 193.4% | 338.4% | PX119-150GI |
| 2.1 | 193.4% | 338.4% | PX119-300GI |
| 4.2 | 241.7% | 362.6% | PX119-600GI |
| 6.9 | 290.1% | 362.6% | PX119-1KGI |
| 10.3 | 193.4% | 241.7% | PX119-1.5KGI |
| 20.7 | 193.4% | 217.5% | PX119-3KGI |
| 34.5 | 188.5% | 188.5% | PX119-5KGI |
付屬品
| 型番 | 説明 |
|---|---|
| CA-319-4PC24-XXX-WP | 6.9 Mpa以下でPX119に使用されるベント型ケーブル、 正常な動作のために大気に開放されている清浄乾燥區域 で端末処理* |
| CA-319-4PC24-XXX | 6.9 Mpaを超え全範囲の絶対圧力で使用可能なPX119用 標準ケーブル、乾燥場所で端末処理、またはケーブル/セン サに水が浸入しないように密封処理* |
| DP8PT | PLATINUM™ シリーズ 1⁄8 DIN 4桁シングル表示パネルメータ |
※すべてのPX119は、コネクタの孔および嵌め合わせコネクタを通じてベント処理されています。
