SCR-SHQ-A2 溫度調節器
超高速?高精度?高性能。超高速サンプリング10ms(0.01秒)を?qū)g現しました。持ち運びができるので、移動用としてもお使いいただけます。幅広い溫度管理に最適です。
※SCR-SHQ-Aの後継機種です。

特長

商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお?dú)葺Xにどうぞ。
工業用?産業用ヒーターのことなら坂口電熱株式會社 > 製品情報 > 溫度センサー?溫度調節器 > 溫度調節器(コントローラー) > SCR-SHQ-A2 溫度調節器
超高速?高精度?高性能。超高速サンプリング10ms(0.01秒)を?qū)g現しました。持ち運びができるので、移動用としてもお使いいただけます。幅広い溫度管理に最適です。
※SCR-SHQ-Aの後継機種です。



商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお?dú)葺Xにどうぞ。
| 制御方式 | PID | |
|---|---|---|
| 制御出力 | SCR駆動 | |
| 電源電圧 | AC100V~220V(変動範囲 AC90V~240V) 50/60Hz(自動判別) |
|
| 入力 | 熱電対(※) | K、J、T、S、R、E、B、N、W5Re/W26Re etc. |
| 測溫抵抗體 | Pt100Ω、JPt100Ω | |
| 通信ポート | 前面ローダポート?背面RS-485 | |
| 警報信號 | AC250V 3A、DC30V 1Aのリレー接點 | |
| 過電流保護 | サーキットブレーカー | |
| 最大負荷電流 | 10A(周?chē)鞙囟?45℃以下) | |
| サンプリングタイム | 10ms(0.01秒) | |

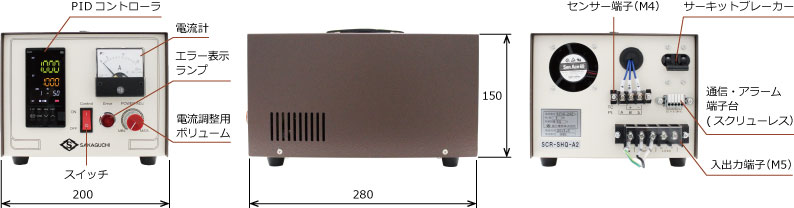

| 外形寸法 | W200×H150×D280mm | |
| 付屬品添付資料 | SCR-SHQ-A2用取扱説明書 | |
| 商品コード | SCR-SHQ-A2 | |
※工場出荷時はKタイプで設定されています。
他タイプでご使用の場合は、入力種類の設定を変更してください。
ご使用前に付屬の取扱説明書をご覧ください。
| 入力の種類 | 測定範囲(レンジ) | |||
|---|---|---|---|---|
| 熱電対 K | -200.0 -200.0 |
~ ~ |
+400.0 +1372.0 |
℃ ℃ |
| 熱電対 J | -200.0 -200.0 |
~ ~ |
+400.0 +1200.0 |
℃ ℃ |
| 熱電対 T | -200.0 | ~ | +400.0 | ℃ |
| 熱電対 S | -50.0 | ~ | +1768.0 | ℃ |
| 熱電対 R | -50.0 | ~ | +1768.0 | ℃ |
| 熱電対 E | -200.0 | ~ | +1000.0 | ℃ |
| 熱電対 B | 0.0 | ~ | +1800.0 | ℃ |
| 熱電対 N | 0.0 | ~ | +1300.0 | ℃ |
| 熱電対 PLⅡ | 0.0 | ~ | +1390.0 | ℃ |
| 熱電対 W5Re/W26Re | 0 | ~ | +2300.0 | ℃ |
| 熱電対 DIN U | -200.0 | ~ | +600.0 | ℃ |
| 熱電対 DIN L | 0.0 | ~ | +900.0 | ℃ |
| 熱電対 PR40-20 | 0 | ~ | +1800.0 | ℃ |
| 測溫抵抗體 Pt100Ω | -200.0 -100.00 0.00 |
~ ~ ~ |
+850.0 +100.00 +50.00 |
℃ ℃ ℃(※) |
| 測溫抵抗體 JPt100Ω | -200.0 -100.00 0.00 |
~ ~ ~ |
+640.0 +100.00 +50.00 |
℃ ℃ ℃(※) |
※3線式対応
各種設定操作をはじめ、トレンドモニタや収集データをCSV出力するためのパソコンローダ(COM-KG-4N)も別売りしています。
専用のソフトをパソコンにダウンロードし、ご使用ください。
(対応OS:Windows 11、Windows 10、Windows 7)

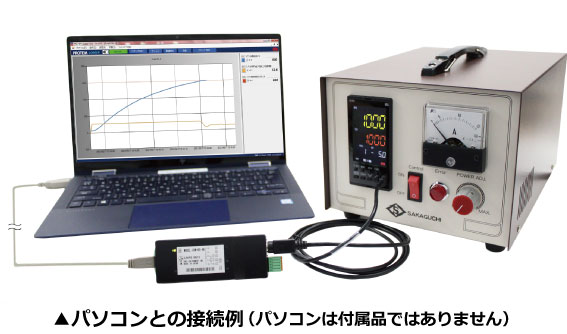

パソコンとの接続例は右記図のようにご対応ください。
(パソコンは付屬品ではありません)
詳しくはお問い合わせください。
