ジーマックス ペルチェモジュール(FPH1-12707AC)

使用上の注意

• ペルチェモジュールをビスで締め付けて使用する場合は、モジュール面に均一に加重が加わるようにし、M4ビス×2本、0.2N?m～0.3N?mのトルクでの締め付けを推奨します。
• ペルチェモジュールの保管は、水漏れや結露の生じる可能性がある場所や、直射日光のあたる場所を避け、保管場所の溫度と濕度は、5℃～35℃、20％RH～75％RHとしてください。
• 通常の保管形態で１年間以上経過した場合は、使用前にリード線の半田付け性を確認することを推奨します。

形狀

標準仕様

(単位 mm)

型番	Imax(A)	Vmax(V)	性能(Th=27℃時)		性能(Th=50℃)		商品コード
			Qmax(W)	△Tmax(℃)	Qmax(W)	△Tmax(℃)
FPH1-12707AC	6.0	15.7	55.6	70.0	61.0	77.0	FPH112707AC

參考特性

冷卻特性

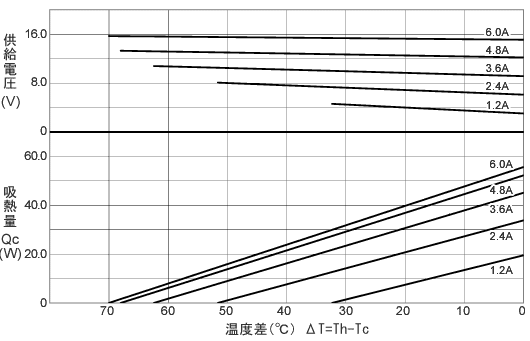

Th=27℃

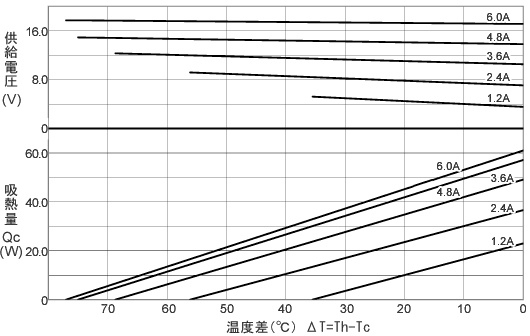

Th=50℃
