坂口ペルチェキット
坂口ペルチェキットは、ペルチェユニットと溫度コントローラーを組み合わせたセット品です。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。
工業用?産業用ヒーターのことなら坂口電熱株式會社 > 製品情報 > 電熱材料?周辺機器他 > ペルチェ素子?冷卻ユニット > 坂口ペルチェキット
ペルチェキット（SPE-UC-100）
セット內容（商品コード：SPE-UC-100A）

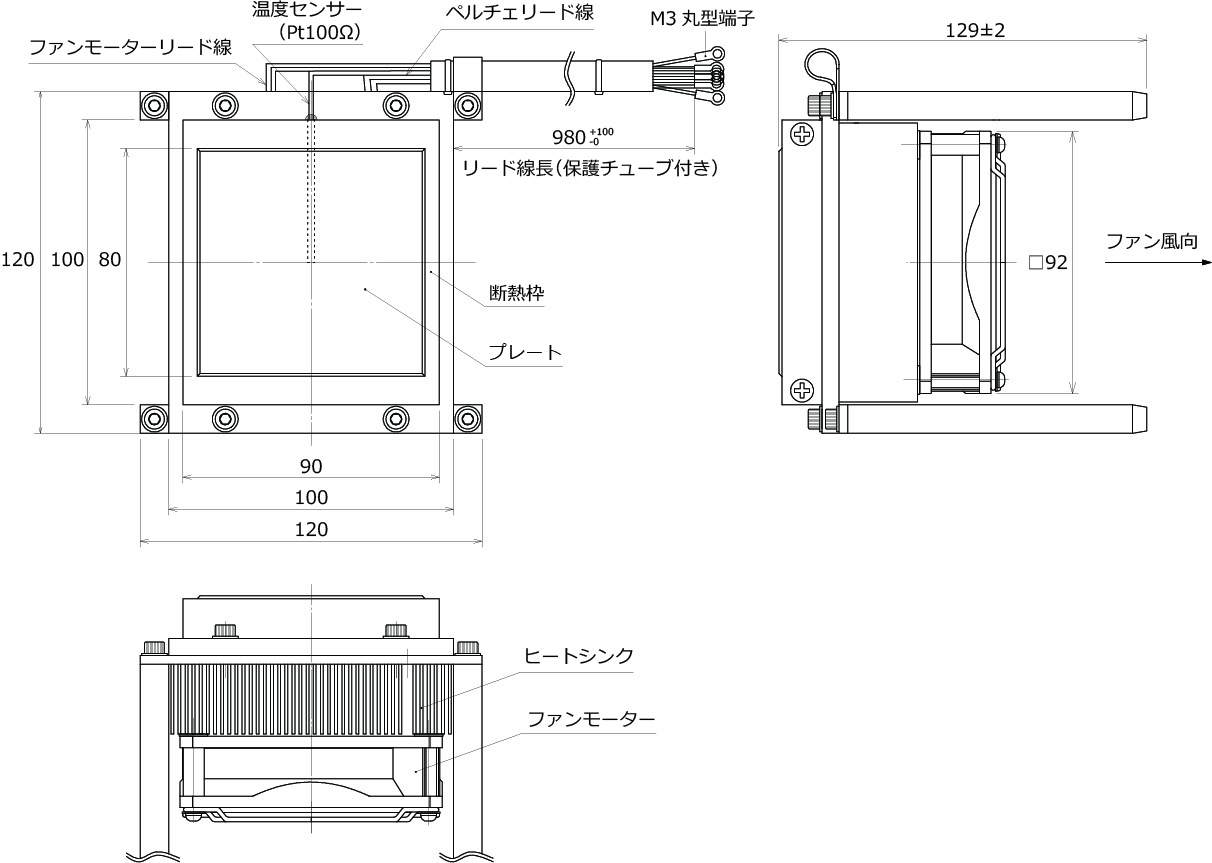

SPE-UC-100用ペルチェユニット
冷卻から加熱までの広範囲のペルチェユニット
プレート表面溫度が-16℃～+80℃の溫度範囲で制御ができます
標準仕様
| 溫調方式 | ペルチェ素子による電子溫調 | |
|---|---|---|
| 外形寸法 | W120×D120×H129 | |
| プレート寸法 | 80×80 | |
| プレート最高許容溫度（℃） | 80 | |
| 放熱方式 | ファンによる強制空冷 | |
| 使用環境溫度（℃） | 0～40 | |
| 電子クーラー能力 | 最大吸熱量 | 34W（周囲溫度25℃、冷卻板溫度25℃時） |
| 最大溫度差 | 40K（周囲溫度25℃、冷卻板熱負荷0W時） | |
| 定格電圧?電流 | ペルチェ素子 | DC14V 6.0Amax（吸熱量＝0W 最大溫度差時） |
| ファンモーター | DC12V 0.21A | |
| 溫度センサー仕様 | 白金測溫抵抗體 Pt100Ω ３導線式 規定電流 2mA |
|
| ペルチェ素子仕様 | DC17.5Vmax 6.0Amax 最大吸熱量 57W |
|
| 商品コード | SPE-UC-100A | |
デジタルペルチェコントローラ
 前面 |
 背面 |
 側面 |
標準仕様
| 入力電圧 | AC100V (85V～132V) |
|---|---|
| 消費電力 | 150VA (Max) |
| 出力電圧/電流 | ペルチェ側 DC14V/10A (Max) |
| センサー | 3線式白金測溫抵抗體 (Pt100Ω) |
| 制御方式 | PID型電圧抑制方式 |
| 溫度設定範囲 | -50℃～+150℃以內(※) |
| 溫度精度 | ±0.3℃または設定値の±0.5% |
| 表示精度 | 0.1℃表示 |
| 外形寸法 | W110×D230×H155 |
| 質量 | 2.6kg |
※溫度設定範囲は使用可能範囲の數値です。ペルチェユニットの溫度範囲に設定してご使用ください。
ペルチェキット（SPE-UC-200）
セット內容（商品コード：SPE-UC-200A）

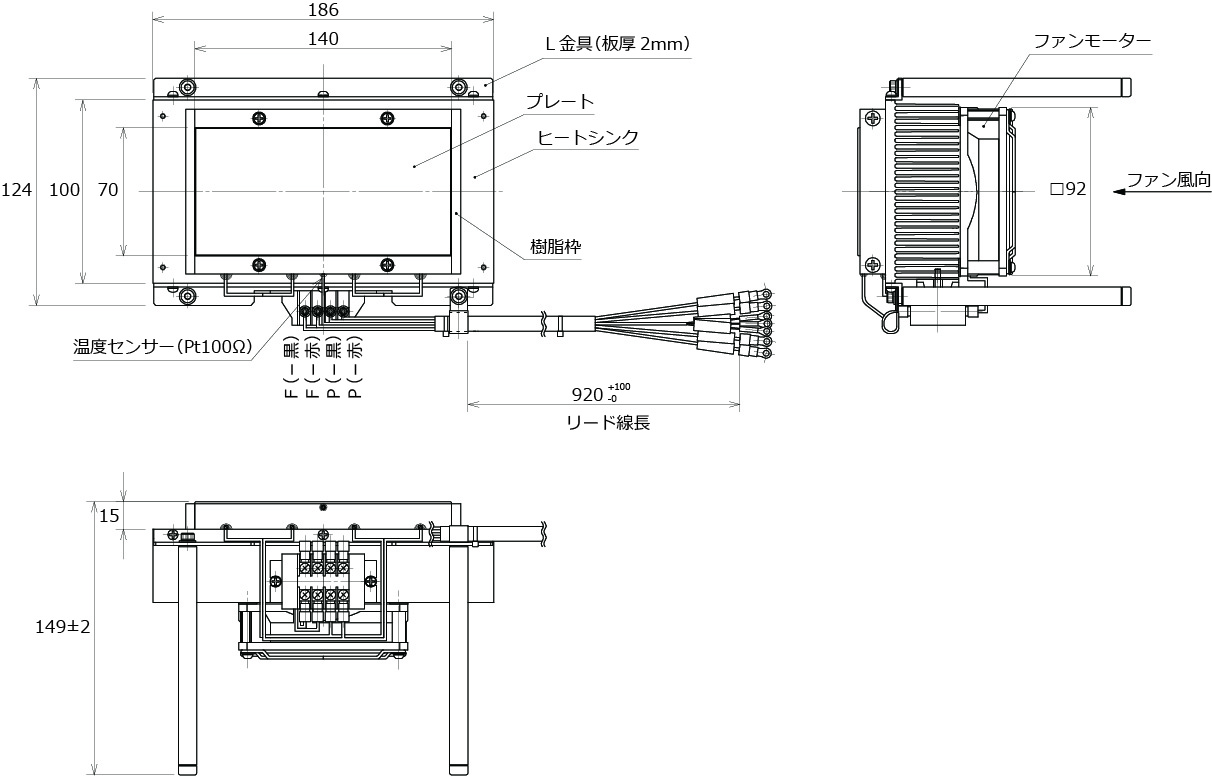

SPE-UC-200用ペルチェユニット
標準仕様
| 溫調方式 | ペルチェ素子による電子溫調 | |
|---|---|---|
| 外形寸法 | W186×D124×H149 | |
| プレート寸法 | 140×70 | |
| プレート最高許容溫度（℃） | 100℃ | |
| 放熱方式 | ファンによる強制空冷 | |
| 使用環境溫度（℃） | 0～40 | |
| 電子クーラー能力 | 最大吸熱量 | 50W（周囲溫度25℃、冷卻板溫度25℃時） |
| 最大溫度差 | 39ｋ（周囲溫度25℃、冷卻板熱負荷0W時） | |
| 定格電圧?電流 | ペルチェ素子 | DC14V 10Amax（吸熱量＝0W 最大溫度差時） |
| ファンモーター | DC12V 0.21A | |
| 溫度センサー仕様 | 白金測溫抵抗體 Pt100Ω ３導線式 規定電流 2mA |
|
| ペルチェ素子仕様 | DC17.5Vmax 6.0Amax ×2個（並列） 最大吸熱量 57W ×2個 |
|
| 商品コード | SPE-UC-200A | |
デジタルペルチェコントローラ
前面 |
背面 |
側面 |
標準仕様
| 入力電圧 | AC100V (85V～132V) |
|---|---|
| 消費電力 | 150VA (Max) |
| 出力電圧/電流 | ペルチェ側 DC14V/10A (Max) |
| センサー | 3線式白金測溫抵抗體 (Pt100Ω) |
| 制御方式 | PID型電圧抑制方式 |
| 溫度設定範囲 | -50℃～+150℃以內(※) |
| 溫度精度 | ±0.3℃または設定値の±0.5% |
| 表示精度 | 0.1℃表示 |
| 外形寸法 | W110×D230×H155 |
| 質量 | 2.6kg |
※溫度設定範囲は、使用可能範囲の數値です。ペルチェユニットの溫度範囲に設定してご使用ください。
ペルチェユニット（參考品）
型式：TKG-311-130（受注生産品）
標準仕様
| 冷卻方式 | サーモモジュールによる電子冷卻方式 |
|---|---|
| 外形寸法 | W120×D100×（H79） |
| プレート寸法 | 80×80 |
| プレート表面溫度（℃） | -16℃～80 |
| ペルチェ素子定格 | 最大電圧：DC12Ｖ 最大電流：6.0A 最大吸熱量：31W（※） |
| 放熱方式(強制空冷） | ファンモーターDC12V（±15%） |
※最大吸熱量は周囲溫度25℃、周囲溫度と冷卻板の溫度差0℃時の値です。
型式：TKG-311-1500（受注生産品）
標準仕様
| 冷卻方式 | サーモモジュールによる電子冷卻方式 |
|---|---|
| 外形寸法 | W60×D60×（H75） |
| プレート寸法 | 48×54 |
| プレート表面溫度（℃） | -14～+80 |
| ペルチェ素子定格 | 最大電圧：DC12V 最大電流：4.0A 最大吸熱量：19W（※） |
| 放熱方式(強制空冷） | ファンモーター DC12V |
※最大吸熱量は周囲溫度25℃、周囲溫度と冷卻板の溫度差0℃時の値です。
型式：TKG-8010-100（水冷式）（受注生産品）
標準仕様
| 冷卻方式 | サーモモジュールによる電子冷卻方式 |
|---|---|
| 外形寸法 | W250×D230×（H48） |
| プレート寸法 | 200×200 |
| プレート表面溫度（℃） | -25～+80 |
| ペルチェ素子定格 | 最大電圧：DC24V 最大電流：12.0A 最大吸熱量：127W（※） |
| 放熱方式 | 水冷式ヒートシンク |
※最大吸熱量は、放熱側水溫+20℃、流量3L/min、放熱側水溫と冷卻板の溫度差0℃時の値です。
