シリコーンガラス耐熱電線
シリコーンガラス耐熱電線は、スズメッキ軟銅線をシリコーンゴムとガラス繊維で被覆した電線です。この電線は一般的な耐熱電線として広く使用されています。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお?dú)葺Xにどうぞ。
工業用?産業用ヒーターのことなら坂口電熱株式會社 > 製品情報 > 電熱材料?周辺機器他 > 耐熱電線シリーズ > シリコーンガラス耐熱電線
形狀

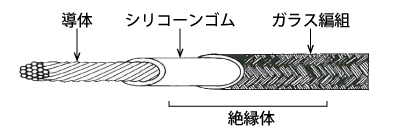

| GG線 |  |
芯線材質： | スズメッキ軟銅線 |
| 被覆構成： | シリコーンゴム ガラス1重編組 |
||
| 安全使用溫度： | 180℃ | ||
| ↓↓ | |||
| ↓↓ | |||

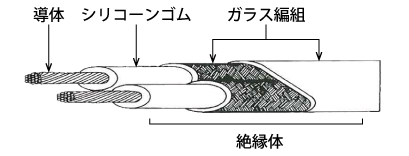

| GG線 2芯タイプ |
 |
芯線材質： | スズメッキ軟銅線 |
| 被覆構成： | シリコーンゴム ガラス1重編組 平行1重編組 |
||
| 安全使用溫度： | 180℃ |
標準仕様
| 線種 | 導體構成 | 絶縁體厚さ (mm) | 編組厚さ (mm) | 標準仕上外徑(約) (mm) | 商品コード | |||
|---|---|---|---|---|---|---|---|---|
| 斷面積 (mm2) | 本數/素線徑 (mm) | 外徑 (mm) | 100m巻 | 切売 | ||||
| GG線 | 0.5 | 20/0.18 | 0.9 | 0.3 | 0.2 | 1.9 | GG005 | GG005C |
| 0.75 | 30/0.18 | 1.1 | 0.4 | 0.2 | 2.4 | GG075 | GG075C | |
| 1.25 | 50/0.18 | 1.5 | 0.4 | 0.2 | 2.7 | GG125 | GG125C | |
| 2.0 | 37/0.26 | 1.8 | 0.5 | 0.2 | 3.2 | GG020 | GG020C | |
| 3.5 | 45/0.32 | 2.5 | 0.6 | 0.25 | 4.2 | GG035 | GG035C | |
| 5.5 | 35/0.45 | 3.1 | 0.6 | 0.25 | 4.8 | GG055 | GG055C | |
| GG線 2芯タイプ |
0.75 | 30/0.18 | 1.1 | 0.4 | 0.25 | 3.1×4.9 | GD075 | GD075C |
| 1.25 | 50/0.18 | 1.5 | 0.4 | 0.25 | 3.5×5.8 | ※GD125(販売終了品) | GD125C | |
| 2.0 | 37/0.26 | 1.8 | 0.5 | 0.3 | 4.3×7.0 | GD020 | GD020C | |
※GG080は既に販売終了となっております。代替品は LKGB080 となります。
參考特性
| 導體構成 | 絶縁體厚さ(mm) | 編組厚さ(mm) | 標準仕上外徑(約) (mm) | 導體抵抗（20℃標準） Ω/Km | 絶縁抵抗（20℃最小） MΩ?Km | 試験電圧(AC) V/min | 許容電流(A) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 斷面積(mm2) | 本數/素線徑 | 外徑 | |||||||||
| GG線 | 0.5 | 20/0.18 | 0.9 | 0.3 | 0.2 | 1.9 | 38.6 | 100 | 1500 | ● | 4 |
| 0.75 | 30/0.18 | 1.1 | 0.4 | 0.2 | 2.4 | 25.8 | 100 | 1500 | ● | 8 | |
| 1.25 | 50/0.18 | 1.5 | 0.4 | 0.2 | 2.7 | 15.5 | 100 | 1500 | ● | 11 | |
| 2.0 | 37/0.26 | 1.8 | 0.5 | 0.2 | 3.2 | 9.91 | 100 | 1500 | ● | 14 | |
| 3.5 | 45/0.32 | 2.5 | 0.6 | 0.25 | 4.2 | 5.38 | 100 | 1500 | ● | 21 | |
| 5.5 | 35/0.45 | 3.1 | 0.6 | 0.25 | 4.8 | 3.46 | 90 | 1500 | ● | 28 | |
| GG線2芯 | 0.75 | 30/0.18 | 1.1 | 0.4 | 0.25 | 3.1×4.9 | 25.8 | 100 | 1500 | ● | 5 |
| 1.25 | 50/0.18 | 1.5 | 0.4 | 0.25 | 3.5×5.8 | 15.5 | 100 | 1500 | ● | 7 | |
| 2.0 | 37/0.26 | 1.8 | 0.5 | 0.3 | 4.3×7.0 | 9.91 | 100 | 1500 | ● | 9 | |
| LKGB線 | 0.75 | 30/0.18 | 1.1 | 1.1 | 0.5 | 4.3 | 25.8 | 100 | 1500 | ● | 8 |
| 1.25 | 50/0.18 | 1.5 | 1.1 | 0.5 | 4.7 | 15.5 | 100 | 1500 | ● | 11 | |
| 2.0 | 37/0.26 | 1.8 | 1.1 | 0.5 | 5.0 | 9.91 | 100 | 1500 | ● | 14 | |
| 3.5 | 45/0.32 | 2.5 | 1.1 | 0.5 | 5.7 | 5.38 | 100 | 1500 | ● | 21 | |
| 5.5 | 35/0.45 | 3.1 | 1.1 | 0.5 | 6.3 | 3.46 | 90 | 1500 | ● | 28 | |
| 8.0 | 50/0.45 | 3.7 | 1.1 | 0.5 | 6.9 | 2.45 | 80 | 1500 | ● | 42 | |
| 14.0 | 88/0.45 | 4.9 | 1.1 | 0.6 | 8.3 | 1.39 | 60 | 2000 | ● | 63 | |
| 22.0 | 7/20/0.45 | 7.0 | 1.4 | 0.6 | 11.0 | 0.892 | 70 | 2000 | ● | 85 | |
| 30.0 | 7/27/0.45 | 8.1 | 1.4 | 0.6 | 12.1 | 0.661 | 60 | 2000 | ● | 139 | |
| 38.0 | 7/34/0.45 | 9.1 | 1.4 | 0.6 | 13.1 | 0.525 | 50 | 2500 | ● | 162 | |
| フッ素樹脂線 | 0.5 | 19/0.18 | 0.9 | 0.25 | - | 1.4 | 40.7 | 1500 | 2000 | ● | 7 |
| 0.75 | 30/0.18 | 1.15 | 0.3 | - | 1.75 | 25.8 | 1500 | 2000 | ● | 10 | |
| 1.25 | 50/0.18 | 1.5 | 0.3 | - | 2.1 | 15.5 | 1500 | 2000 | ● | 15 | |
| 2.0 | 37/0.26 | 1.8 | 0.3 | - | 2.4 | 9.91 | 1500 | 2000 | ● | 20 | |
| 3.5 | 45/0.32 | 2.6 | 0.3 | - | 3.2 | 5.38 | 1500 | 2000 | ● | 31 | |
| 5.5 | 35/0.45 | 3.1 | 0.3 | - | 3.7 | 3.5 | 1500 | 2000 | ● | 42 | |
●許容電流はスズメッキ軟銅線（～150℃）の參考値です。使用條件等により異なります。詳しくは、お問い合わせください。
| 導體構成 | 絶縁體厚さ(mm) | 編組厚さ(mm) | 標準仕上外徑(約） (mm) | 導體抵抗（20℃最大） Ω/Km | 絶縁抵抗（20℃最小） MΩ?Km | 試験電圧(AC) V/min | 許容電流(A) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 斷面積(mm2) | 本數/素線徑 | 外徑 | |||||||||
| MKT線 | 0.75 | 30/0.18 | 1.1 | 0.55 | 0.25 | 2.6 | 160 | 10 | 2000 | ■ | 2.0 |
| 1.25 | 50/0.18 | 1.5 | 0.55 | 0.3 | 3.2 | 86 | 10 | 2000 | ■ | 3.4 | |
| 2.0 | 37/0.26 | 1.8 | 0.55 | 0.3 | 3.5 | 65 | 10 | 2000 | ■ | 5.7 | |
| 3.5 | 45/0.32 | 2.5 | 0.55 | 0.3 | 4.4 | 30 | 10 | 2000 | ■ | 10.0 | |
| 5.5 | 35/0.45 | 3.1 | 0.55 | 0.4 | 5.3 | 18 | 10 | 2000 | ■ | 15.0 | |
| 8.0 | 7/7/0.45 | 3.7 | 0.55 | 0.4 | 5.9 | 12 | 10 | 2000 | ■ | 22.0 | |
■許容電流はニッケル線（～400℃）の參考値です。使用條件等により異なります。詳しくは、お問い合わせください。
| 導體構成 | 標準仕上外徑(約)(mm) | 導體抵抗（20℃最大） Ω/Km | 絶縁抵抗（20℃最小） MΩ?Km | 試験電圧(AC) V/min | 許容電流(A) | ||||
|---|---|---|---|---|---|---|---|---|---|
| 斷面積(mm2) | 本數/素線徑 | 外徑 | |||||||
| CF線 | 0.3 | 12/0.18 | 0.7 | 1.8±15% | 74.0 | 1.0 | 1000 | ▲ | 2.4 |
| 0.5 | 20/0.18 | 0.9 | 2.0±15% | 44.4 | 1.0 | 1000 | ▲ | 4.2 | |
| 0.75 | 30/0.18 | 1.1 | 2.2±15% | 29.6 | 1.0 | 1000 | ▲ | 6.0 | |
| 1.25 | 50/0.18 | 1.5 | 2.6±15% | 17.8 | 1.0 | 1000 | ▲ | 10.0 | |
| 2.0 | 37/0.26 | 1.8 | 3.1±15% | 11.1 | 1.0 | 1000 | ▲ | 16.0 | |
| 3.5 | 66/0.26 | 2.4 | 3.9±15% | 6.3 | 1.0 | 1000 | ▲ | 29.0 | |
▲許容電流はニッケル覆銅線（28NPC）（～400℃）の參考値です。使用條件等により異なります。詳しくは、お問い合わせください。
