丸熱板?角熱板各種

丸熱板?角熱板は、熱板の溝に発熱線を挿入し、加熱することで、電熱器や電気爐の発熱部として使うことができます。

特長

商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。

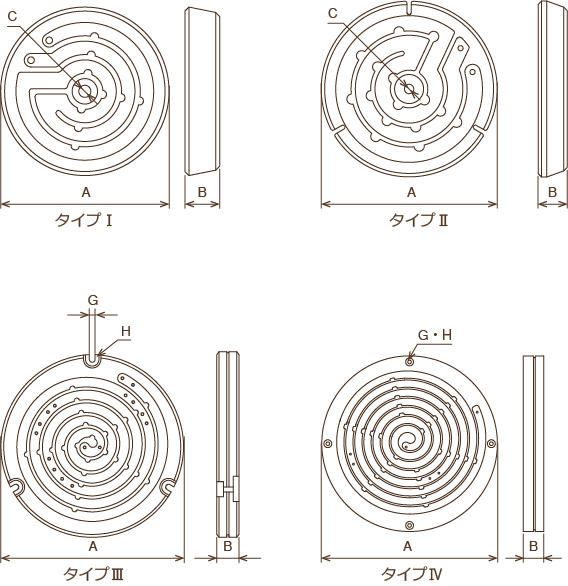

形狀 (タイプ別)	品名	寸法(mm)								商品コード
形狀 (タイプ別)	品名	A	B	C	D (溝幅)	E (溝長さ)	F (使用コイル數(shù))	G	H (固定位置)	商品コード
タイプⅠ	100W	63	13	4.5	5	約290	1本	―	―	CHM100
タイプⅠ	200W	76	12	5	5	約390	1本	―	―	CHM200
タイプⅡ	300W	100	17	5.5	9	約500	1本	―	―	CHM300
タイプⅡ	600W	135	19	6	9	約910	1～2本	―	―	CHM600
タイプⅢ	1000W	190	23	―	10	約1480	1～3本	6	3×P.C.D180	CHM1000
	2000W	240	29	―	12	約2200	1～3本	6.5	4×P.C.D225	CHM2000
	3000W	290	34	―	9	約2200	1～3本	7.5	4×P.C.D280	CHM3000
タイプⅣ	5000W	370	38	―	11	約3500	1～3本	6	4×P.C.D350	CHM5000

※焼き物につき、寸法に誤差が生じることがあります。購入された現(xiàn)品をご確認の上、使用してください。

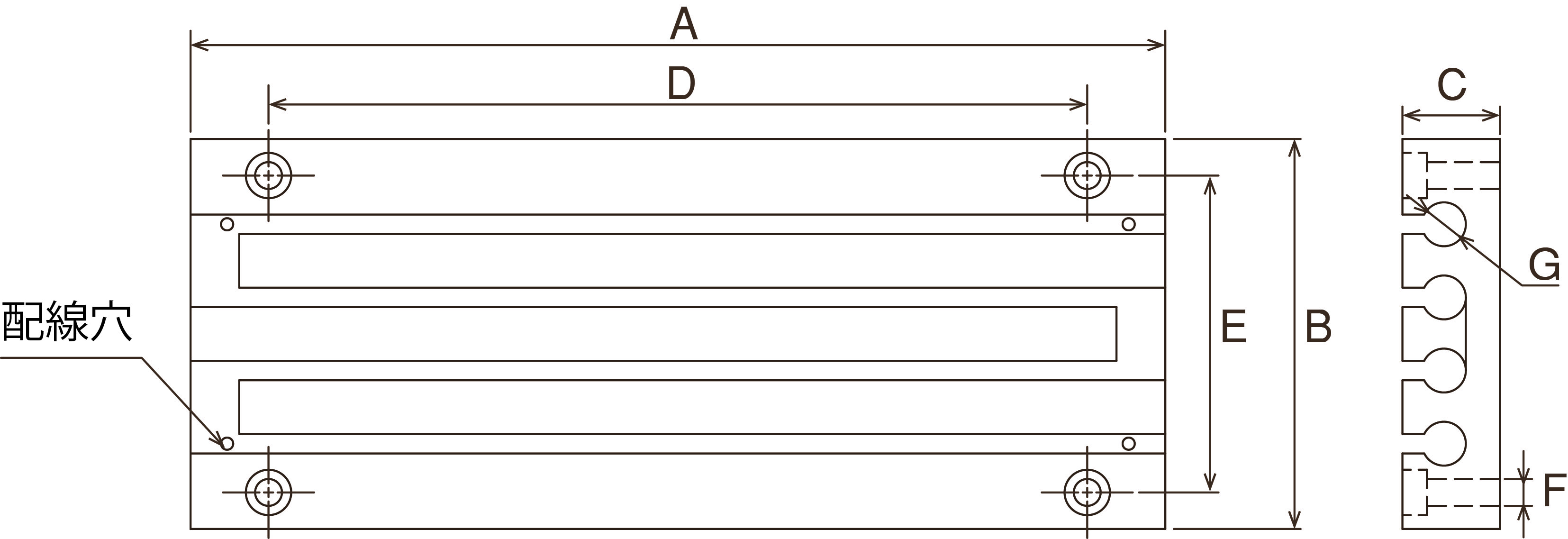

品名	寸法(mm)								配線穴	商品コード
品名	A	B	C	D	E	F	G	溝數(shù)	配線穴	商品コード
350W	110	80	15	―	―	―	6	6	なし	CHK350
500W	200	80	20	165	65	5.5	9	4	あり	CHK500
750W	200	100	20	165	80	5.5	7	6	あり	CHK750
1KW	230	120	27	180	100	6.5	9	6	あり	CHK1000
1.5KW	200	145	27	155	125	6.5	11	6	あり	CHK1500
2KW	275	185	30	225	160	6.5	13	8	あり	CHK2000
2KW (6本小)	290	150	28	190	125	6.5	11	6	あり	CHK2000S
2KW (正方形)	200	205	30	150	175	6.5	13	8	あり	CHKSQ
2.5KW	300	200	30	255	175	6.5	13	8	あり	CHK2500
3KW	315	225	32	270	205	6.5	11	10	あり	CHK3000
4KW	375	275	35	275	245	6.5	13	10	あり	CHK4000
9本溝	305	200	31	250	175	6.5	12	9	あり	CHK9DR
12本溝	305	295	42	255	265	6.5	12	12	あり	CHK12DR
6本大	315	250	42	255	220	6.5	15	6	あり	CHK6DRL
8本大	315	325	42	230	295	6.5	17	8	なし	CHK8DRL
8本特大	465	320	52	―	―	―	25	8	なし	CHK8DRLL
9本大	380	290	52	―	―	―	16	9	なし	CHK9DRL
9本特大	470	425	52	390	385	6.5	27	9	なし	CHK9DRLL
10本大	310	380	42	250	340	6.5	16	10	あり	CHK10DRL

※焼き物につき、寸法に誤差が生じることがあります。購入された現(xiàn)品をご確認の上、使用してください。
