ステアタイト礙子
成形加工、寸法精度、絶縁性、耐熱性に優れているため、幅広い分野で活用されています。
特長
【使用上の注意】
焼物につき、寸法に差異が生じることがあります。
購入された現品をご確認の上、使用してください。
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお?dú)葺Xにどうぞ。
工業用?産業用ヒーターのことなら坂口電熱株式會社 > 製品情報 > 電熱材料?周辺機器他 > 絶縁礙子?耐火物各種 > ステアタイト礙子
ステアタイト抵抗用ブッシング- ステアタイト組ブッシング
- ステアタイトH型ブッシング
- ステアタイト円筒臺礙子
- ステアタイト円錐臺礙子
- ステアタイトヒダ付臺礙子
- ステアタイトねじ切礙子（耐熱溫度：1000℃）
- ステアタイトターミナルカバー
- ステアタイトR礙子
- ムライトセラミック
- 使用上の注意

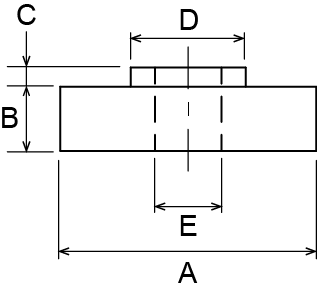

ステアタイト抵抗用ブッシング
| 品名 | A | B | C | D | E | 商品コード |
|---|---|---|---|---|---|---|
| BC10 | 10 | 2.3 | 1.5 | 5.2 | 3 | BC10 |
| BC20 | 20 | 5 | 1.5 | 9 | 5.2 | BC20 |

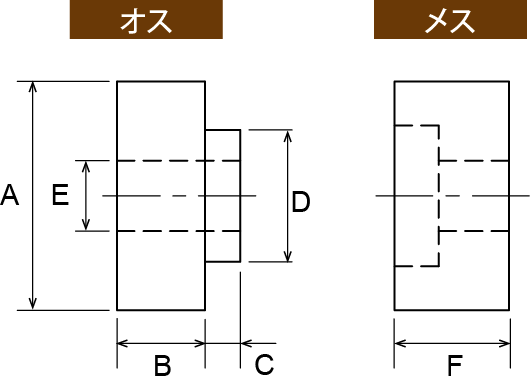

ステアタイト組ブッシング
| 品名 | A | B | C | D | E | F | 商品コード(オス) | 商品コード(メス) |
|---|---|---|---|---|---|---|---|---|
| BB12 | 12 | 4 | 2 | 5.3 | 3.1 | 5 | BB12M | BB12W |
| BB14 | 14 | 6 | 2.5 | 8.5 | 4.1 | 7 | BB14M | BB14W |
| BB16 | 16 | 5 | 2 | 8.5 | 5.1 | 5 | BB16M | BB16W |
| BB20A | 20 | 6.5 | 4 | 13 | 7 | 10 | BB20AM | BB20AW |

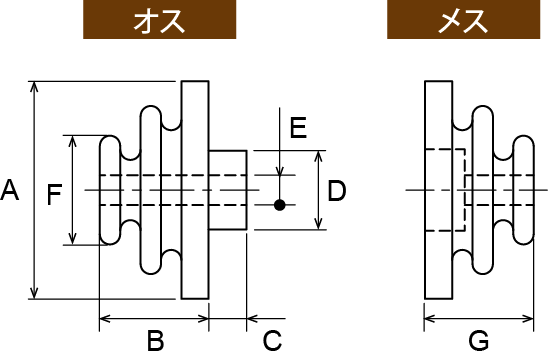

ステアタイトH型ブッシング
| 品名 | A | B | C | D | E | F | G | 商品コード(オス) | 商品コード(メス) |
|---|---|---|---|---|---|---|---|---|---|
| BA20 | 20 | 15 | 4 | 9.5 | 5.1 | 15 | 15 | BA20M | BA20W |
| BA23 | 23 | 19 | 4.5 | 12 | 5.2 | 16 | 19 | BA23M | BA23W |
| BA30 | 30 | 20 | 5.5 | 12 | 5.5 | 20 | 20 | BA30M | BA30W |
| BA40 | 40 | 20 | 6.5 | 13.5 | 5.5 | 20 | 20 | BA40M | BA40W |

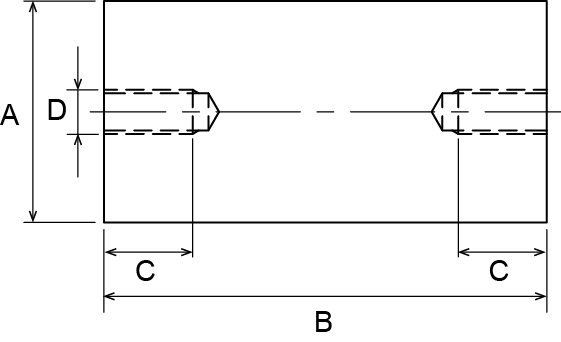

ステアタイト円筒臺礙子
| 品名 | A | B | C | D | 商品コード |
|---|---|---|---|---|---|
| SA102 | 10 | 20 | 5 | M3 | SA102 |
| SA152 | 15 | 20 | 5 | M4 | SA152 |
| SA153 | 15 | 30 | 8 | M4 | SA153 |
| SA202 | 20 | 20 | 5 | M5 | SA202 |
| SA203 | 20 | 30 | 10 | M5 | SA203 |
| SA204 | 20 | 40 | 10 | M5 | SA204 |
| SA255 | 25 | 50 | 10 | M5 | SA255 |
ステアタイト円錐臺礙子
| 品名 | A | B | C | D | E | 商品コード |
|---|---|---|---|---|---|---|
| SB253 | 25 | 12 | 30 | 8 | M4 | SB253 |
| SB255 | 25 | 12 | 50 | 10 | M4 | SB255 |
| SB257 | 25 | 12 | 70 | 10 | M5 | SB257 |

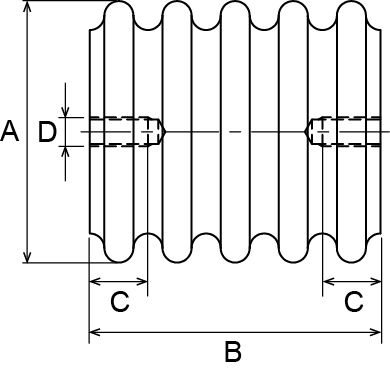

ステアタイトヒダ付臺礙子
| 品名 | A | B | C | D | ヒダ | 商品コード |
|---|---|---|---|---|---|---|
| SC303 | 30 | 30 | 8 | M4 | 5 | SC303 |
| SC353 | 35 | 30 | 8 | M4 | 4 | SC353 |
| SC455 | 45 | 50 | 10 | M5 | 4 | SC455 |
ステアタイトねじ切礙子（耐熱溫度：1000℃）
| 品名 | A | B | C | D | E | F | G | 商品コード |
|---|---|---|---|---|---|---|---|---|
| M16 | 20 | 6 | 13 | 10.5 | M16 | 21 | 8 | M16 |
| M18 | 22 | 8 | 15 | 12.5 | M18 | 22 | 8 | M18 |

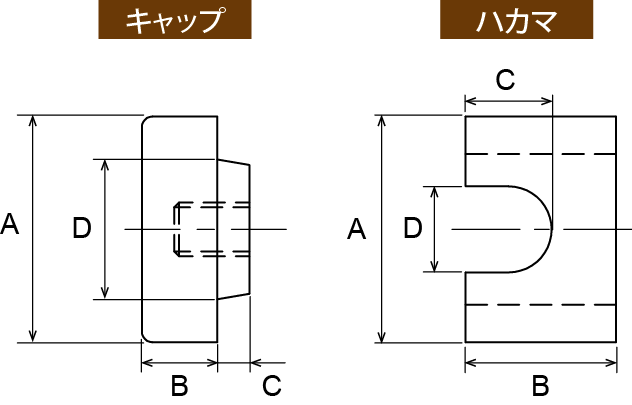

ステアタイトターミナルカバー
| 品名 | A | B | C | D | 商品コード | |
|---|---|---|---|---|---|---|
| M3 | キャップ | 13 | 7 | 2 | 8 | CHTM3C |
| ハカマ | 13 | 13 | 8 | 7 | CHTM3H | |
| M4 | キャップ | 19 | 7 | 3 | 13 | CHTM4C |
| ハカマ | 19 | 14 | 8 | 8 | CHTM4H | |
| M5 | キャップ | 21 | 7 | 3 | 13 | CHTM5C |
| ハカマ | 21 | 14 | 9 | 8 | CHTM5H | |

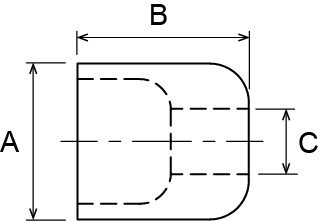

ステアタイトR礙子
| 品名 | A | B | C | 商品コード |
|---|---|---|---|---|
| 1.4×3.2×3.2 | 3.2 | 3.2 | 1.4 | KSR1403 |
| 1.7×4.2×4.2 | 4.2 | 4.2 | 1.7 | KSR1704 |
| 2.3×5.1×5.1 | 5.1 | 5.1 | 2.3 | KSR2305 |
| 2.9×6.7×6.7 | 6.7 | 6.7 | 2.9 | YSR2606 |
| 4.4×11×11 | 11 | 11 | 4.4 | YSR4411 |
| 品名 | A | B | C | 商品コード |
|---|---|---|---|---|
| BS10 | 10 | 11 | 4.2 | BS10 |
| BS12 | 12 | 12 | 5.1 | BS12 |

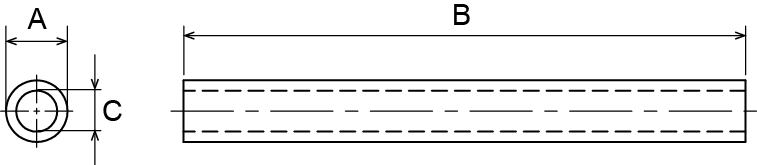

ムライトセラミック
【丸型 一つ穴】ムライト60%（耐熱溫度1100℃）
| 品名 | A | B | C | 商品コード |
|---|---|---|---|---|
| 1DH－0812 | 1.2 | 100 | 0.8 | 1DH0812N |
| 1DH－1020 | 2 | 100 | 1 | 1DH1020 |
| 1DH－1525 | 2.5 | 100 | 1.5 | 1DH1525 |
| 1DH－2030 | 3 | 100 | 2 | 1DH2030 |
| 1DH－3050 | 5 | 100 | 3 | 1DH3050 |
| 1DH－4060 | 6 | 100 | 4 | 1DH4060 |
【丸型 二つ穴】ムライト60%（耐熱溫度1100℃）
| 品名 | A | B | C | 商品コード |
|---|---|---|---|---|
| 2DH－0830 | 3 | 100 | 0.8 | 2DH0830 |
| 2DH－1040 | 4 | 100 | 1 | 2DH1040 |
| 2DH－1560 | 6 | 100 | 1.5 | 2DH1560 |
| 2DH－2080 | 8 | 100 | 2 | 2DH2080 |
使用上の注意
焼物につき、寸法に差異が生じることがあります。
購入された現品をご確認の上、使用してください。
