ツバ付礙管?中ツバ礙管?直管各種
ツバ付礙管?中ツバ礙管は、ヒーターリード線の端末処理や導入口、熱電対の導入管等各分野で使用されています。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお?dú)葺Xにどうぞ。
工業用?産業用ヒーターのことなら坂口電熱株式會社 > 製品情報 > 電熱材料?周辺機器他 > 絶縁礙子?耐火物各種 > ツバ付礙管?中ツバ礙管?直管各種

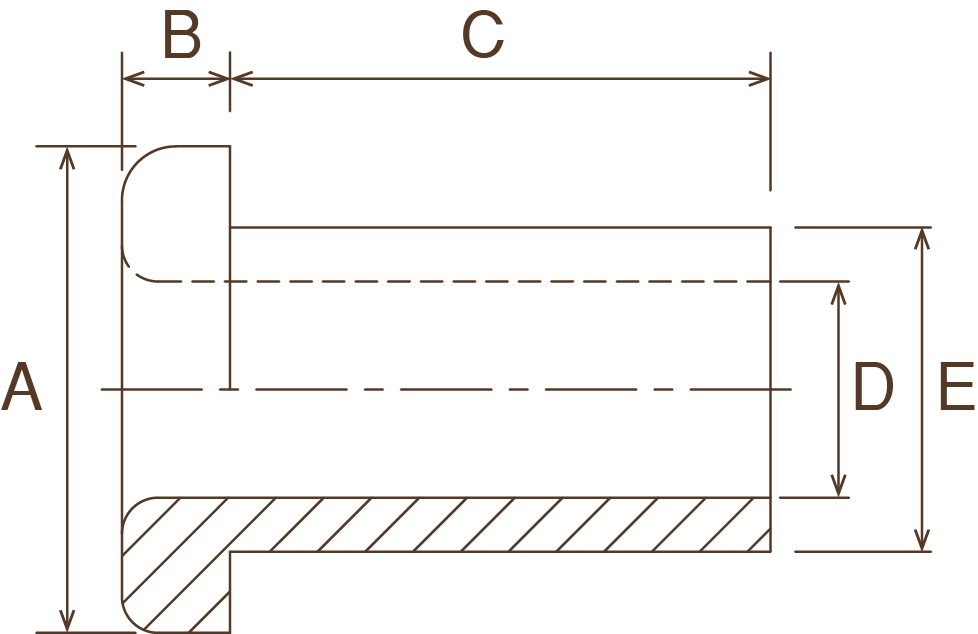

ツバ付礙管
標準仕様
| 品名 | 寸法 | 商品コード |  |
||||
|---|---|---|---|---|---|---|---|
| A | B | C | D | E | |||
| 3×5×6 | 9 | 2 | 6 | 3 | 5 | TG356★ | |
| 3×5×8 | 9 | 2 | 7.5 | 3 | 5 | TG358★ | |
| 3×6×6 | 9 | 2 | 6 | 3 | 6 | TG366 | |
| 3×6×18 | 9 | 2 | 18 | 3 | 6 | TG3618 | |
| 4×8×12 | 12 | 2 | 12 | 4 | 8 | TG4812 | |
| 4×8×18 | 12 | 2 | 18 | 4 | 8 | TG4818 | |
| 4×11×150 | 16 | 5 | 151 | 4 | 11 | TG411150★ | |
| 3分1寸（並） | 19 | 5 | 30 | 7.5 | 13 | TG3B1SN | |
| 3分5寸（並） | 19 | 5 | 150 | 7.5 | 13 | TG3B5SN | |
| 3分5寸（正） | 22 | 6 | 150 | 9 | 16 | TG3B5SS | |
| 4分1寸 | 27 | 6 | 30 | 12 | 18 | TG4B1S | |
| 4分5寸 | 27 | 6 | 150 | 12 | 18 | TG4B5S | |
| 5分1寸 | 31 | 7 | 30 | 15 | 24 | TG5B1S | |
| 5分5寸 | 31 | 7 | 150 | 15 | 24 | TG5B5S | |
| 6分1寸 | 36 | 8 | 30 | 18 | 27 | TG6B1S | |
| 6分5寸 | 36 | 8 | 150 | 18 | 27 | TG6B5S | |
| 1寸5寸 | 56 | 13 | 150 | 26 | 43 | TG1S5S | |
※焼き物につき、寸法に誤差が生じることがあります。購入された現品をご確認の上、使用してください。
★印の製品は、在庫なくなり次第販売終了となります。

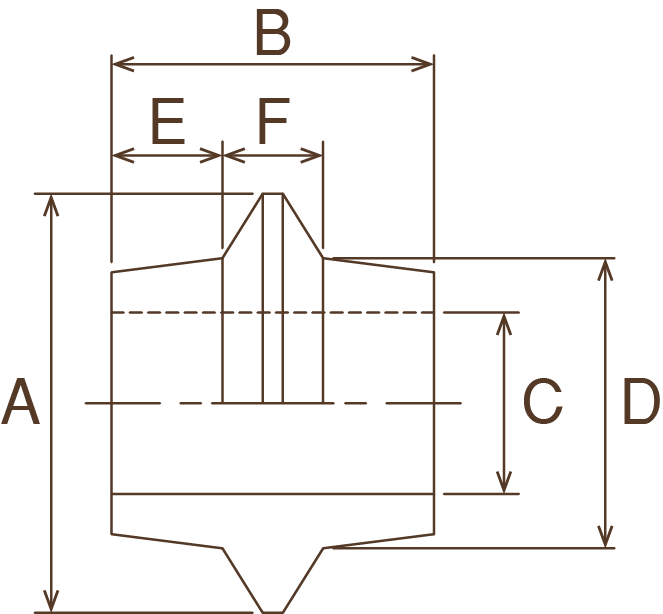

中ツバ
標準仕様
| 品名 | 寸法 | 商品コード |  |
|||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | |||
| 2分（φ6） | 15 | 12 | 6 | 10 | 4 | 4 | TG2B★ | |
| 3分（φ9） | 21 | 16 | 9 | 14.5 | 5.5 | 5 | TG3B | |
| φ12 | 23 | 17 | 12 | 17 | 6 | 5 | TG12 | |
※焼き物につき、寸法に誤差が生じることがあります。購入された現品をご確認の上、使用してください。
★印の製品は、在庫なくなり次第販売終了となります。
直管
標準仕様
| 品名 | 寸法 | 商品コード |  |
||
|---|---|---|---|---|---|
| A | B | C | |||
| 3分5寸（並） | 13 | 8 | 150 | CK3B5SN | |
| 3分5寸（正） | 15 | 9 | 150 | CK3B5SS | |
| 4分5寸 | 18 | 12 | 150 | CK4B5SN | |
| 5分5寸 | 22 | 15 | 150 | CK5B5S | |
| 6分5寸 | 26 | 18 | 150 | CK6B5S | |
※焼き物につき、寸法に誤差が生じることがあります。購入された現品をご確認の上、使用してください。
