    小型窒化アルミヒーター(ワトローウルトラミック)

    小型窒化アルミヒーター(ワトローウルトラミック)は、セラミックの中でも抜群な高熱伝導率性を有する窒化アルミ基板と特殊な発熱體で構成されており、次世代アプリケーションに最大のパフォーマンスを提供できます。

    特長

    • 熱伝導性の高い窒化アルミ基板を採用
      窒化アルミは熱膨張率が低く溫度耐性が高い、長壽命で高溫熱伝導性に優れた素材です。
    • 急熱?急冷対応
      高熱伝導率の窒化アルミ基板の採用で急熱?急冷を実現します。更に熱膨張率が低い素材特性を生かした高W密度での設計が可能となる為、急速昇溫(150℃/sec)と急速降溫の溫度サイクルでの運用が可能です。
    • 優れた電気的特性
      高溫時の絶縁特性、耐電圧特性が優れています。
    • 熱電対內蔵構造
      ヒーターに內蔵された熱電対(Kタイプ)により、優れた溫度感知特性が得られる為、急速な昇溫?降溫に対するセンサーの応答性に有利に作用します。
    • DC(直流電圧)にも対応
      AC(交流)、DC(直流)の両電圧に対応できます。

    お見積り?お問い合わせ

    商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。

    • お見積もり依頼
    • オーダーメイドお問い合わせ

    400℃対応型

    標準仕様

    ●ヒーター最高使用溫度:400℃


    形狀(PDF)寸法(mm)電圧
    (V)
    容量
    (W)
    W密度
    (W/?)
    リード線
    出し方向(※)
    商品コード
    タテヨコ厚さ
    正方形 25 25 2.5 240 900 144 WALN-1
    50 50 3.0 240 1938 77 WALN-2
    25 25 2.5 120 150 24 WALN-3
    19 19 2.5 120 200 55 WALN-4
    15 15 2.5 48 150 66 WALN-5
    12 12 2.5 48 200 138 WALN-6
    8 8 3.0 12 21.6 34 WALN-7

    ※リード線出し方向:[橫]短い寸法方向から橫出し [上]上部から
     [ヒーターリード線]フッ素樹脂被覆電線 300mmL [內蔵熱電対]K型熱電対(黃+/赤-) 300mmL

    形狀(PDF)寸法(mm)電圧
    (V)
    容量
    (W)
    W密度
    (W/?)
    リード線
    出し方向(※)
    商品コード
    タテヨコ厚さ
    長方形 25 15 2.5 120 580 155 WALN-8
    50 10 2.5 120 582 116 WALN-9
    50 10 2.5 240 770 154 WALN-10
    50 25 2.5 240 1453 116 WALN-11
    75 25 2.5 240 1455 77 WALN-12
    25 15 2.5 120 180 48 WALN-13
    50 25 2.5 120 100 8 WALN-14

    ※リード線出し方向:[橫]短い寸法方向から橫出し [上]上部から
     [ヒーターリード線]フッ素樹脂被覆電線 300mmL [內蔵熱電対]K型熱電対(黃+/赤-) 300mmL

    形狀(PDF)寸法(mm)電圧
    (V)
    容量
    (W)
    W密度
    (W/?)
    リード線
    出し方向(※)
    商品コード
    外徑內徑厚さ
    リング 38 29 3.0 120 733 155 WALN-15
    77.5 59 3.0 240 770 38 WALN-16
    25.4 2.5 120 300 59 WALN-17★

    ★WALN-17は無垢ディスク型

    ※リード線出し方向:[橫]短い寸法方向から橫出し [上]上部から
     [ヒーターリード線]フッ素樹脂被覆電線 300mmL [內蔵熱電対]K型熱電対(黃+/赤-) 300mmL

    形狀(PDF)寸法(mm)電圧
    (V)
    容量
    (W)
    W密度
    (W/?)
    リード線
    出し方向(※)
    商品コード
    タテヨコ厚さ中央穴
    正方形(穴付き) 12 12 2.5 Φ3 24 100 69 WALN-18
    25 25 2.5 Φ5 120 800 128 WALN-19
    50 50 3.0 Φ5 240 1500 60 WALN-20

    ※リード線出し方向:[橫]短い寸法方向から橫出し [上]上部から
     [ヒーターリード線]フッ素樹脂被覆電線 300mmL [內蔵熱電対]K型熱電対(黃+/赤-) 300mmL

    このページの先頭へ

    600℃対応型

    標準仕様

    ●ヒーター最高使用溫度:600℃


    形狀(PDF)寸法(mm)電圧
    (V)
    容量
    (W)
    W密度
    (W/?)
    リード線
    出し方向(※)
    商品コード
    タテヨコ厚さ
    正方形 25 25 2.5 240 967 144 WALN-1H
    50 50 3.0 240 1938 77 WALN-2H
    25 25 2.5 120 150 24 WALN-3H
    正方形 19 19 2.5 120 200 55 WALN-4H
    15 15 2.5 48 150 66 WALN-5H
    12 12 2.5 48 200 138 WALN-6H
    8 8 3.0 12 21.6 34 WALN-7H

    ※リード線出し方向:[橫]短い寸法方向から橫出し [上]上部から
     [ヒーターリード線]フッ素樹脂被覆電線 300mmL [內蔵熱電対]K型熱電対(黃+/赤-) 300mmL
    ※形狀は、400℃タイプと同等です。

    形狀(PDF)寸法(mm)電圧
    (V)
    容量
    (W)
    W密度
    (W/?)
    リード線
    出し方向(※)
    商品コード
    タテヨコ厚さ
    長方形 25 15 2.5 120 580 155 WALN-8H
    50 10 2.5 120 582 116 WALN-9H
    50 10 2.5 240 775 155 WALN-10H
    50 25 2.5 240 1453 116 WALN-11H
    75 25 3.0 240 1455 77 WALN-12H
    25 15 2.5 120 180 48 WALN-13H
    50 25 2.5 120 100 8 WALN-14H

    ※リード線出し方向:[橫]短い寸法方向から橫出し [上]上部から
     [ヒーターリード線]フッ素樹脂被覆電線 300mmL [內蔵熱電対]K型熱電対(黃+/赤-) 300mmL
    ※形狀は、400℃タイプと同等です。

    形狀(PDF)寸法(mm)電圧
    (V)
    容量
    (W)
    W密度
    (W/?)
    リード線
    出し方向(※)
    商品コード
    外徑內徑厚さ
    リング 38 29 3.0 120 733 155 WALN-15H
    77.5 59 3.0 240 770 38 WALN-16H
    25.4 2.5 120 300 59 WALN-17H★

    ★WALN-17Hは無垢ディスク型

    ※リード線出し方向:[橫]短い寸法方向から橫出し [上]上部から
     [ヒーターリード線]フッ素樹脂被覆電線 300mmL [內蔵熱電対]K型熱電対(黃+/赤-) 300mmL
    ※形狀は、400℃タイプと同等です。

    形狀(PDF)寸法(mm)電圧
    (V)
    容量
    (W)
    W密度
    (W/?)
    リード線
    出し方向(※)
    商品コード
    タテヨコ厚さ中央穴
    正方形(穴付き) 12 12 2.5 Φ3 24 100 69 WALN-18H
    25 25 2.5 Φ5 120 800 128 WALN-19H
    50 50 3.0 Φ5 240 1500 60 WALN-20H

    ※リード線出し方向:[橫]短い寸法方向から橫出し [上]上部から
     [ヒーターリード線]フッ素樹脂被覆電線 300mmL [內蔵熱電対]K型熱電対(黃+/赤-) 300mmL
    ※形狀は、400℃タイプと同等です。

    このページの先頭へ

    參考特性

    特性

    窒化アルミ基板の熱的特性
    熱伝導率 150(W/mK)
    熱膨張係數(CTE) 4.5(ppm/℃)
    窒化アルミ基板の物理的特性
    密度 3.2(g/?)
    硬度 1050(Hv@500g)
    曲げ強度 >250(MPa)
    窒化アルミヒーターの電気的特性
    電圧 12V~240V
    リーク電流 <0.1mA
    誘電率 8.9
    絶縁耐圧 15KV/mm



    參考特性

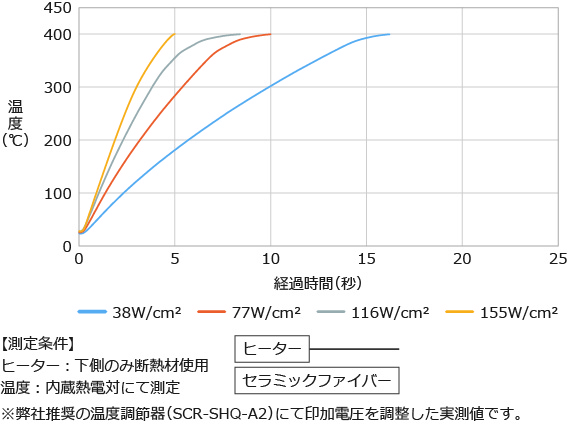

    【400℃仕様】W密度別 昇溫特性

    【400℃仕様】W密度別 昇溫特性


    【400℃仕様】抵抗変化特性

    【400℃仕様】抵抗変化特性

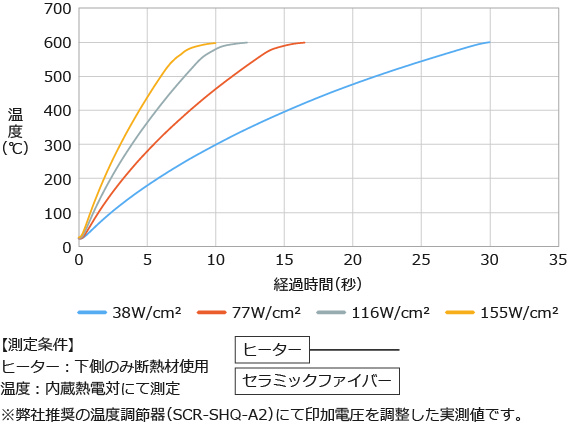

    【600℃仕様】W密度別 昇溫特性

    【600℃仕様】W密度別 昇溫特性

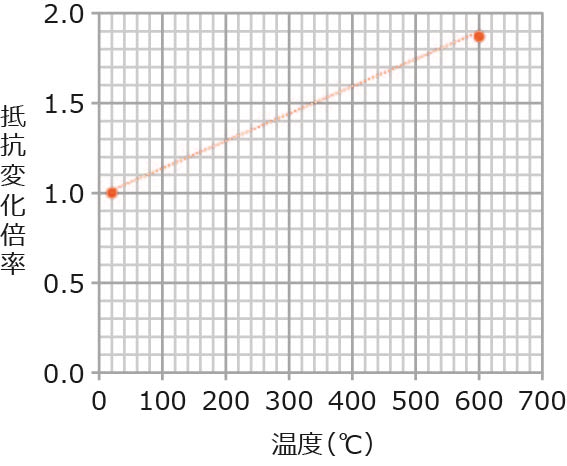

    【600℃仕様】抵抗変化特性

    【600℃仕様】抵抗変化特性



    【使用上のご注意】

    • ヒーターの最高使用溫度は、それぞれ400℃もしくは600℃です。
      上記溫度を超える環境で使用される場合は、弊社営業擔當にご相談ください。
    • フッ素樹脂リード線の周囲溫度は200℃以下にしてください。
    • 溫度調節は必ず內蔵熱電対にてお願い致します。極性は、黃色(+)、赤色(-)となります。
    • ヒーターは、W密度が大きいため短時間で昇溫します。
      スライダック等で電圧調整、または溫度調節器を使用して溫度管理をしてください。
    • 弊社が推奨する溫度調節器は、SCR-SHQ-A2SCR-S30-SQ-EZです。
    • 200℃以上で使用する際は、スプリングクリップやねじで固定してください。
      その際はマイカスペーサーを挾み込む構造を推奨致します。
      取付例は下記ご參照ください。

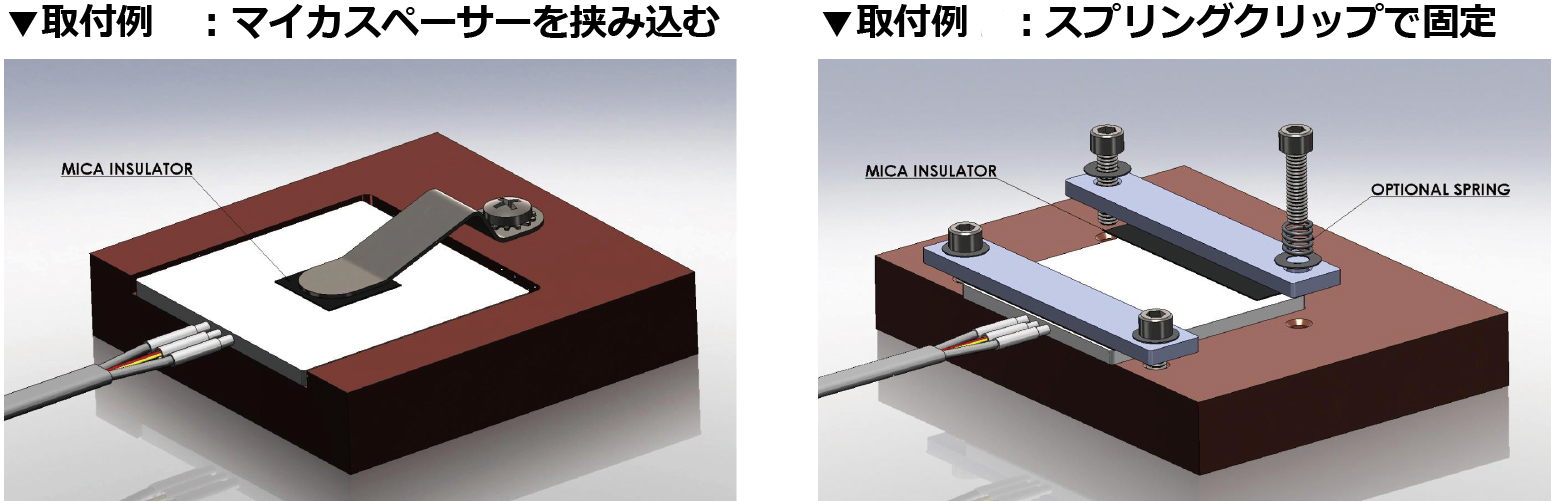

    取付例
    (拡大)
