1000℃対応【5mm×5mm】マイクロセラミックヒーター（MC0505H）

弊社獨自の開発製法により1000℃まで使用できる製品を完成させました。ヒーターは、耐熱性、電気絶縁性に優れたアルミナ基板に高溫発熱體を高精度に印刷し、リード部と一體成型した製品です。
＜本製品は希少金屬など部材の価格変動の影響が大きいため、製品価格が余儀なく変更される可能性があります＞

特長

省スペースの加熱ができます。
面狀発熱體のため、被加熱物を均一に加熱することができます。

商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお?dú)葺Xにどうぞ。

【使用上のご注意】

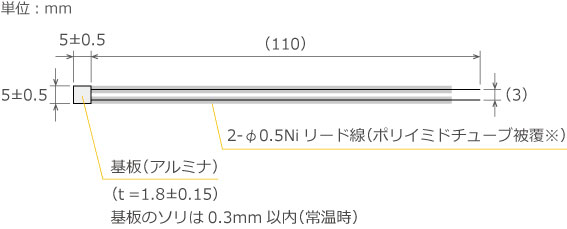

形狀

600℃対応マイクロセラミック形狀図　

※ポリイミドチューブの耐熱溫度は300℃以下です。
　300℃以上の高溫でご使用の場合は、ポリイミドチューブを外して、
　別売品のセラミックチューブまたはセラミックR礙子と交換してください。

標準仕様

商品コード	MC0505H	容量(常溫時)	50W±25%
寸法(±0.5)	5mm×5mm	ワット密度(常溫時)	200W/cm²
リード線ピッチ	(3)mm	最高使用溫度	1000℃
電圧(AC)	10V

備考
1）高ワット密度で昇溫速度が速いので、溫度制御してご使用ください。
2）容量は常溫時の値のため、溫度上昇によって変化します。ご使用の際は、抵抗変化特性を參考にしてください。

參考特性

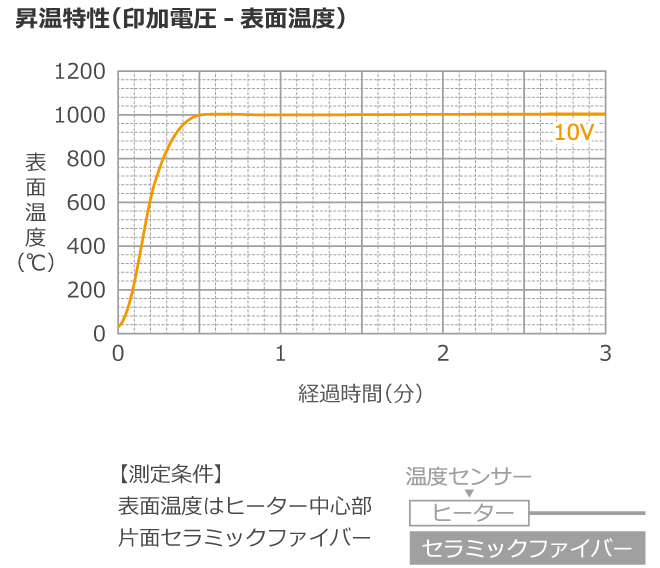

昇溫特性グラフ

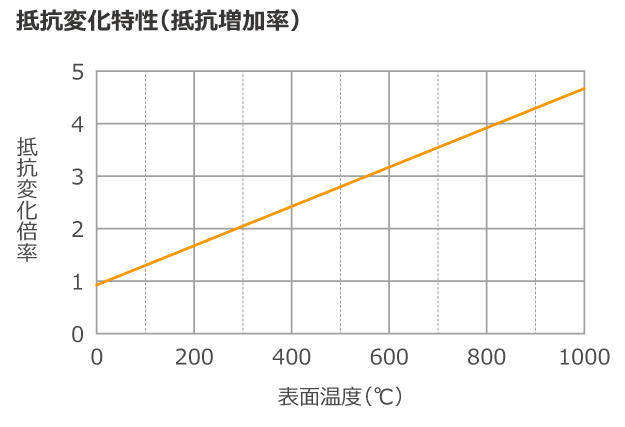

抵抗変化特性グラフ

このページの先頭へ

【使用上のご注意】

被加熱物に接觸させてご使用になる場合には、必ず緩衝斷熱材（セラミックファイバーブランケット等）で熱による被加熱物のソリ等を吸収させるようにしてください（詳細については下記取扱説明書をご參照ください）
昇溫、降溫は短時間で作動します。ヒーター及び周辺部や絶縁物に負擔をかけないように昇溫速度や降溫速度を緩やかにした使い方をお薦めします。(昇溫速度は100℃/分、降溫速度は200℃/分以下が理想的です）
常溫以下、低溫雰囲気から加熱する場合は、ヒーター抵抗値が減少しているため容量密度が増大していますので、定格電圧で印加しますとヒーターが斷線する恐れがあります。電圧調整器等を使用して、低電圧から徐々に電圧を上げて加熱してください。
アルミナ基板の耐熱衝撃性（急激な溫度変化にどこまで耐えられるか）は約200℃です。ヒーター表面に、急激かつ大きな溫度差が生じないよう、ご注意ください。
交流電源をお使いください。
溫度調節する場合、弊社のSCR-SHQ-A2 溫度調節器をお薦めします。當該器は、傾斜制御も可能です。

取扱説明書のダウンロード

取扱説明書のダウンロードはこちらからお願いします。
(右クリック「名前をつけてリンク先を保存」でダウンロードが可能です)
